Dépose ou repose de la courroie d’entraînement de la tondeuse au niveau de la poulie d’entraînement du moteur (unité de coupe de 122 cm [48 in.])

1. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section SÉCURITÉ.)

2. Mettre le levier de relevage dans la position la plus basse.

3. Déposer les garants de l’entraînement du moteur (voir « Dépose et repose des garants de la machine » dans la section Entretien de la tondeuse).

4. ATTENTION: Le composant est assisté par ressort et sous tension de ressort. Risque de blessures si un composant à ressort est soudainement relâché.

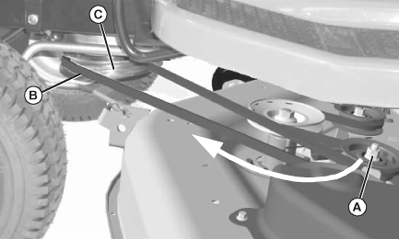

   GXAL42581-UN-19MAR13

   Placer une clé polygonale de 15 mm ou une douille sur l’écrou de la poulie tendeur (A), le faire tourner dans le sens horaire pour déplacer la poulie tendeur vers l’avant du tracteur et la maintenir pour détendre la courroie.

---




5. Retirer la courroie (B) de la poulie d’entraînement (C) et dissiper la tension de l’écrou de la poulie (A).

6. Pour installer la courroie sur la poulie d'entraînement, faire tourner l'écrou de la poulie tendeur dans le sens horaire pour déplacer la poulie tendeur vers l’avant du tracteur et installer la courroie sur la poulie d'entraînement.

7. Relâcher l’écrou de la poulie tendeur pour serrer la courroie.
