Repose de l'unité de coupe

1. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section SÉCURITÉ.)

2. Mettre le levier de relevage de l'équipement en position de transport.

3. Glisser la tondeuse sous la machine.

4. Placer des blocs de bois sous chaque côté de l'unité de coupe.

5. Mettre le levier de relevage de l'équipement dans sa position la plus basse.

6.

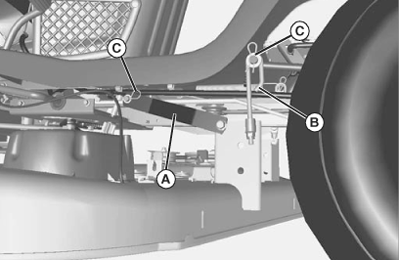

   GXAL42585-UN-19MAR13

   Fixer le bras de traction arrière (A) et la bielle de relevage réglable (B), de chaque côté, à l'aide de rondelles et de goupilles élastiques (C).

---




7. IMPORTANT: Pour prévenir tout risque de dommage à l'embrayage, veiller à ce que la tige de traction avant soit correctement installée. Fixer la tige à l'aide d'une rondelle et d'une goupille élastique du côté gauche du support de l'unité de coupe.

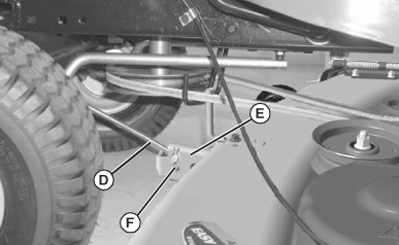

   GXAL42586-UN-19MAR13

   Unité de coupe de 107 cm (42 in.) illustrée.

   Poser la tige de traction avant (D) dans le support de l'unité de coupe (E) et la fixer avec une rondelle et une goupille élastique (F) sur le côté gauche du support, comme illustré.

---




8. ATTENTION: Le composant est assisté par ressort et sous tension de ressort. Risque de blessures si un composant à ressort est soudainement relâché.

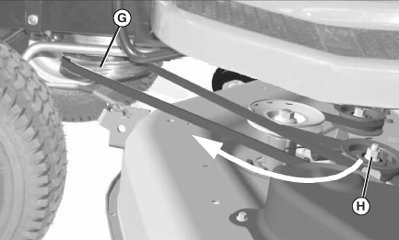

   GXAL42587-UN-19MAR13

   Unité de coupe de 107 cm (42 in.) illustrée.

   Placer la courroie d’entraînement de l’unité de coupe sur la poulie d’entraînement du moteur (G).
   • Sur les unités de coupe de 122 cm (48 in.) : Placer une clé polygonale de 15 mm ou une douille sur l’écrou de la poulie tendeur (H) et le faire tourner dans le sens horaire en déplaçant la poulie tendeur et le bras de tension vers l’avant du tracteur. Maintenir en position tout en installant la courroie sur la poulie d’entraînement.

   •

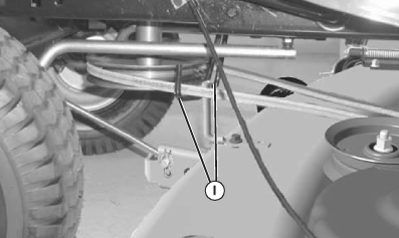

     GXAL42588-UN-19MAR13

     Sur l'unité de coupe de 107 cm (42 in.) : Vérifier que la courroie est acheminée par les deux guides de courroie (I).

   ---




---




9. Retirer les blocs de bois situés des deux côtés de l'unité de coupe.

10. Sur les machines dotées d'une unité de coupe de 107 cm (42 in.) : Fixer le câble d’entraînement d’enclenchement de l’unité de coupe.

    •

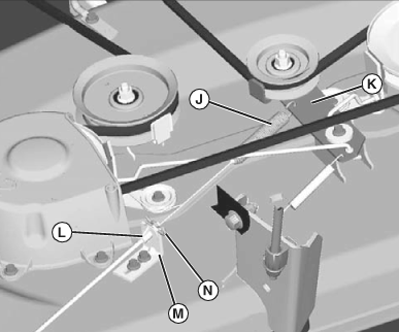

      GXAL42589-UN-19MAR13

      Unité de coupe de 107 cm (42 in.) uniquement.

      Acheminer le câble sous la courroie de la tondeuse et la tige de frein puis fixer le ressort du câble (J) au support de la poulie tendeur (K).

    ---

    • Tirer sur le câble (L), aligner son extrémité noire sur la fente du support (M) et placer le câble dans la fente. Fixer avec la goupille élastique (N).



---




11. Mettre à niveau l'unité de coupe.

12. Poser les garants arrière de la machine et les garants des poulies d’entraînement du moteur (voir « Dépose et repose des garants de la machine » dans la section Entretien de la tondeuse).
