Remplacement de la courroie d’entraînement de la tondeuse (unité de coupe de 122 cm [48 in.])

1. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section SÉCURITÉ.)

2. Déposer l'unité de coupe. (Voir « Dépose de l'unité de coupe » dans la section Entretien de la tondeuse.)

3.
   GXAL42591-UN-19MAR13

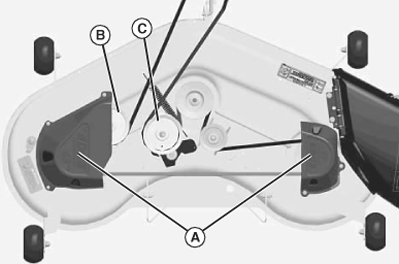

   Déposer les cinq vis et les garants de courroie droit et gauche (A).

---




4. Déposer la courroie d'entraînement.

   1. Desserrer les poulies gauches (B) et (C).

   2. Déposer la courroie de la tondeuse.

5. Contrôler l'état d'usure et de détérioration de la courroie et la remplacer selon le besoin.

6. Nettoyer la surface supérieure du plateau de coupe et des poulies.

7. Poser la courroie sur l'unité de coupe, comme illustré. Vérifier que la courroie est bien positionnée dans la gorge de chaque poulie.

8. Serrer les poulies au couple prescrit.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Couple de serrage de vis de poulie de fusée	Couple de serrage	47 N.m (35 lb-ft)

9. Poser les garants de courroie.

10. Reposer le plateau de coupe.
