Réglage des freins de fusée (unité de coupe de 107 cm [42 in.])

ATTENTION: Les lames de la tondeuse doivent s’arrêter environ cinq secondes après le désenclenchement de la tondeuse ou de la PDF.

Si les lames ne s’arrêtent pas dans ce laps de temps, conduire la machine chez le concessionnaire pour procéder à un contrôle et un entretien en toute sécurité.

IMPORTANT: Éviter de causer des dommages à la courroie.

Vérifier et corriger l’enclenchement du frein de fusée lors de chaque réglage de la tension de la courroie de la tondeuse.

Si nécessaire, régler la tension de la courroie avant de régler les freins.

1. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section SÉCURITÉ.)

2. Déposer l'unité de coupe.

3.

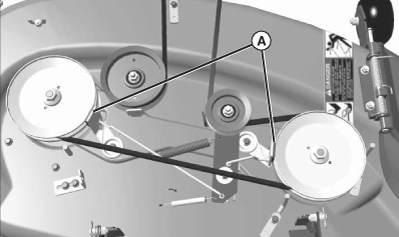

   GXAL42593-UN-19MAR13

   Déposer les garants de courroie gauche et droit et régler les deux freins de lame (A).

---




4.

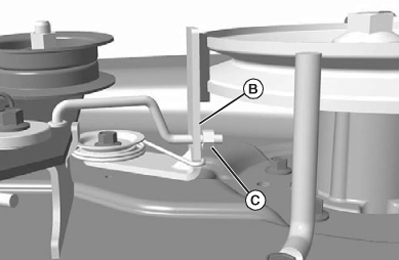

   GXAL42594-UN-19MAR13

   Mesurer la distance entre l’écrou (C) et le support du frein de fusée (B) à l’extrémité du tirant.
   • La distance entre le support et l’écrou doit être conforme à la valeur spécifiée.

     Objet de la mesure	Nature de la mesure	Valeur prescrite
     Distance	entre le support et l'écrou	2 à 3 mm (0.08 – 0.12 in)




---




5. Si un réglage est requis, tourner l'écrou (C) à l'extrémité du tirant dans la direction correcte pour régler le frein à la distance correcte de la poulie.

6. Régler les deux freins.

7. Poser le garant de courroie gauche.

8. Reposer l'unité de coupe.
