Entretien des lames de la tondeuse

ATTENTION: Les lames rotatives sont dangereuses. Avant de régler ou d'effectuer l'entretien de la tondeuse, procéder comme suit :

Débrancher le ou les fils de bougie d'allumage ou le câble négatif (-) de la batterie pour éviter le démarrage accidentel du moteur.

Toujours porter des gants pour manipuler les lames de tondeuse ou travailler à proximité.

Dépose des lames de la tondeuse

1. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section SÉCURITÉ.)

2. Relever l'unité de coupe pour accéder aux lames de la tondeuse. Si nécessaire, déposer le plateau de coupe.

3. Bloquer la lame de la tondeuse avec une cale en bois pour l'empêcher de tourner.

4.
   GXAL42597-UN-19MAR13

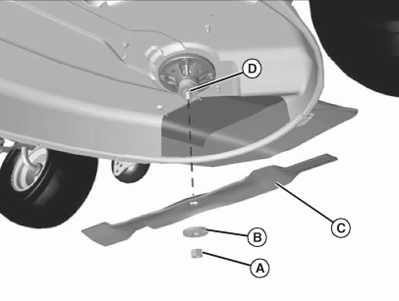

   Desserrer et déposer l'écrou (A), la rondelle (B) et la lame (C).

---




5. Contrôler les lames; aiguiser, équilibrer ou remplacer les lames selon le besoin.

Pose des lames de la tondeuse

1. Placer les lames de la tondeuse (C) avec le côté tranchant orienté vers le sol.

2. Aligner le trou central cannelé de la lame sur l’arbre de fusée cannelé (D) et placer la lame sur l’arbre de fusée de la tondeuse.

3. Poser une rondelle, avec le côté concave vers la lame, et poser l’écrou pour fixer la lame sur l’arbre de fusée cannelé.

4. Bloquer la lame de la tondeuse avec une cale en bois pour l’empêcher de tourner et serrer l’écrou :

   • Unités de coupe de 42 et 48 pouces : Modèles avec écrou M12, serrer au couple prescrit – utiliser une douille de 18 mm.

     Objet de la mesure	Nature de la mesure	Valeur prescrite
     Couple de serrage pour les unités de coupe de 42 et 48 pouces avec écrou M12	Couple de serrage	75 N.m (55 lb-ft)

   • Modèles avec écrou de 5/8 pouce, serrer au couple prescrit – utiliser une douille de 15/16 pouce.

     Objet de la mesure	Nature de la mesure	Valeur prescrite
     Couple de serrage des modèles avec écrou de 5/8 pouce	Couple de serrage	88 N.m (65 lb-ft)
