Dépose et repose des panneaux de fermeture

Chaque panneau de fermeture comporte deux languettes de fixation sur le flasque plat arrière et un trou pour languette au niveau du coin inférieur avant. Les languettes de montage coulissent dans les dispositifs de fixation de chaque côté de l'habillage de la machine pour fixer l'arrière de chaque panneau. Une vis et une rondelle fixent chaque panneau à l'avant.


Dépose des panneaux :

  1. Incliner le capot moteur vers l’avant.

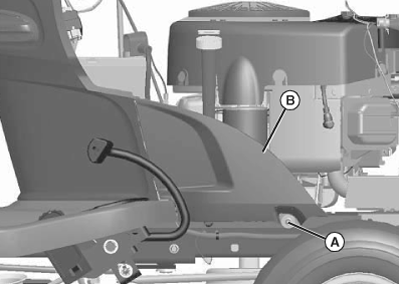

  2. GXAL42606
    GXAL42606-UN-19MAR13

    Le côté droit est illustré.

    Déposer la vis de fixation (A) et la rondelle plate fixant le coin inférieur avant du panneau de fermeture (B) au châssis.


  3. Faire pivoter et extraire le panneau de fermeture du tracteur. Les languettes de fixation coulissent hors des dispositifs de fixation de l'habillage de la machine.


Pose des panneaux :

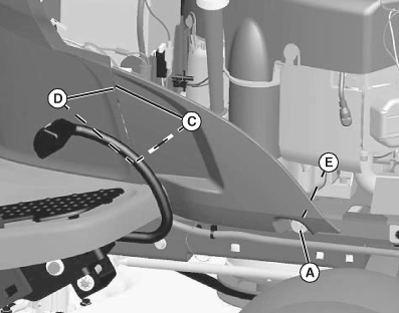

  1. GXAL42607
    GXAL42607-UN-19MAR13

    Le côté droit est illustré.

    Aligner les languettes de montage (C) à l'arrière des panneaux de fermeture sur la partie supérieure des dispositifs de fixation (D) à l'avant de l'habillage de la machine.


  2. Poser la rondelle et la vis de fixation (A) dans le trou (E) du panneau de fermeture.

  3. Abaisser le capot moteur.

MX00654,00003C6-28-20130624
