Réglage des roues de l'unité de coupe

1. IMPORTANT: Un réglage incorrect des roues de l'unité de coupe risque d'endommager l'unité de coupe :

   • Les roues ne doivent pas supporter le poids de la tondeuse.
   • Vérifier le réglage des roues à chaque changement de hauteur de coupe.



   Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section SÉCURITÉ.)

2. Gonfler les pneus à la pression correcte.

3. Abaisser l'unité de coupe à la position de tonte souhaitée.

4. NOTE: Le bas des roues doit se trouver à environ 3 à 13 mm (1/8—1/2 in) du sol.


   GXAL41988-UN-04MAR13

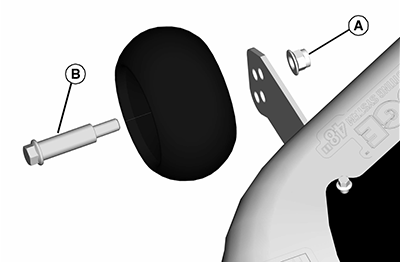

   Contrôler la position de chaque roue de l'unité de coupe. Déposer l'écrou (A) et la vis (B) et mettre la roue de l'unité de coupe dans le trou correct.

---




5.
   GXAL41989-UN-04MAR13

   A - 38 mm (1.5-In.)

   B - 51 mm (2-In.)

   C - 64 mm (2.5-In.)

   D - 76 mm (3-in.) et plus

   Poser les vis et les écrous pour verrouiller les roues en position. Serrer les écrous au couple prescrit.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Écrou de roue de l'unité de coupe	Couple de serrage	25 lb-ft (34 N.m)

---
