Contrôle du niveau d'huile moteur

IMPORTANT: Vérifier le niveau d’huile régulièrement; le moteur risque d’être gravement endommagé si le niveau se trouve au-dessus ou en dessous de la plage de fonctionnement:

  • Contrôler le niveau d'huile avant d'utiliser la machine.
  • Contrôler le niveau d'huile lorsque le moteur est à l'arrêt et froid.
  • Maintenir le niveau entre les repères de la jauge d'huile.
  • Arrêter le moteur avant d'ajouter de l'huile.

NOTE: Contrôler l'huile deux fois par jour si le moteur tourne plus de 4 heures dans la journée.

S'assurer que le moteur est froid avant de contrôler le niveau d'huile moteur.

  1. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section SÉCURITÉ.)

  2. Lever le capot moteur.

  3. Nettoyer la zone autour de la jauge d'huile pour empêcher les débris de tomber dans le carter.

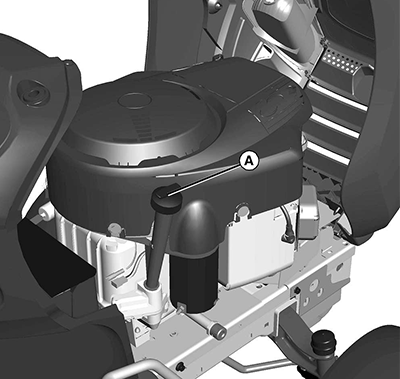

  4. GXAL42008
    GXAL42008-UN-04MAR13

    Moteur bicylindre illustré

    Retirer la jauge d'huile (A). Essuyer avec un chiffon propre.


  5. Reposer la jauge d'huile et la serrer.

  6. Retirer la jauge d'huile.

  7. Contrôler le niveau d'huile sur la jauge d'huile. L'huile doit se trouver entre les repères ADD (Ajouter) et FULL (Plein).

  8. Si le niveau d'huile est insuffisant, faire l’appoint sans dépasser le repère FULL (Plein) de la jauge. Ne pas trop remplir.

  9. Reposer la jauge d'huile et la serrer. Abaisser le capot moteur.
