Dépose et repose du capot moteur

Dépose

ATTENTION: Éviter tout risque de brÛlure au contact des surfaces chaudes. Le moteur, ses composants et les liquides sont chauds si le moteur a tourné. Laisser le moteur refroidir avant d'effectuer l'entretien du moteur et de ses composants ou de travailler à proximité de ces éléments.

IMPORTANT: Ne pas faire fonctionner la machine avec le capot moteur ouvert. Le capot moteur doit être fermé pour le refroidissement et l'échappement corrects du moteur.

1. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section Sécurité.)

2. Laisser le moteur refroidir.

3.

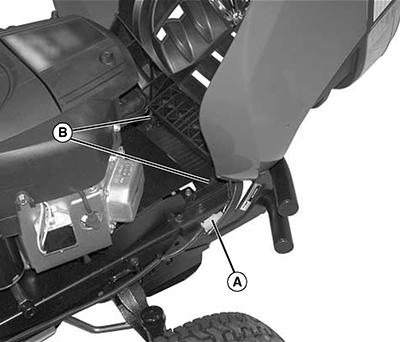

   PY19053-UN-07AUG13

   Ouvrir le capot moteur.

---




4. Débrancher le faisceau (A).

5. Exercer une pression sur le « John » du côté gauche du capot moteur et abaisser lentement le capot moteur. Le pivot du côté gauche doit se libérer après avoir pivoté en position fermée d’environ 45 degrés. Une fois le pivot gauche libéré, faire glisser le pivot droit hors de la machine. Abaisser légèrement le capot moteur et déloger le capot moteur des supports (B).

Repose

1. Faire glisser le pivot droit du capot moteur dans le support du tracteur, le capot moteur en position ouverte (le pivot gauche glisse en position alors que le capot moteur se ferme) et fermer lentement le capot moteur.

2. Brancher le faisceau.

3. Fermer le capot moteur.
