Dépose et repose de l'ensemble de roues avant


Dépose :

  1. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section Sécurité.)

  2. ATTENTION: La machine risque de basculer ou de glisser si elle n'est pas étayée au moyen d'un dispositif de levage ou de supports appropriés.

    • Utiliser un dispositif de levage sÛr et adapté à la charge à soulever.
    • Avant l'entretien, abaisser la machine sur des chandelles ou des supports stables et bloquer les roues avec des cales.

    IMPORTANT: Placer des chandelles sous le châssis et non sous la transmission ou le moteur, pour lever ou soutenir la machine.

    GXAL42051
    GXAL42051-UN-04MAR13

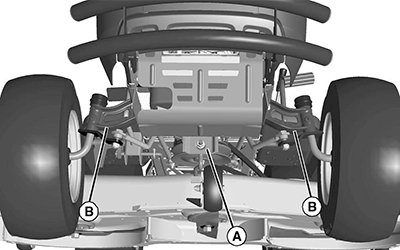

    Lever et supporter la machine en toute sécurité. Placer un dispositif de levage sÛr sous l’extrémité du support d’attache avant au point (A) et placer des chandelles ou d’autres supports stables sous le châssis, de chaque côté, à l'emplacement (B). Bloquer les roues restant au sol pour éviter tout mouvement de la machine.


  3. GXAL42052
    GXAL42052-UN-04MAR13

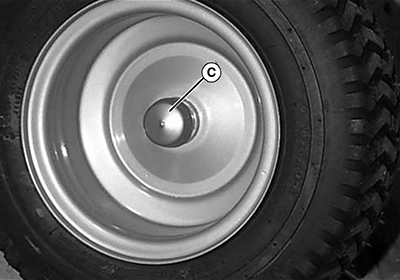

    Retirer le capuchon en plastique (C) de l’extrémité du moyeu de roue.


  4. ATTENTION: Les composants sont sous tension de ressort. Porter des lunettes de protection et utiliser les équipements adéquats lors de la pose et de la dépose de composants sous tension de ressort.

    GXAL42053
    GXAL42053-UN-04MAR13

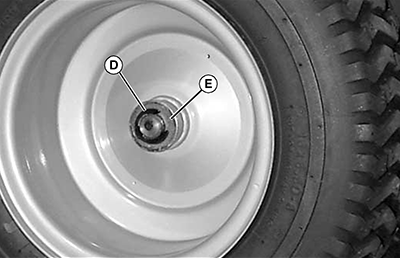

    Déposer le circlip (D) de l’extrémité de l’essieu.


  5. Déposer la rondelle (E) et la roue de l’essieu.

  6. ATTENTION: Un entretien incorrect peut entraîner une explosion séparant le pneu de la jante :

    • Ne pas essayer de monter un pneu sans disposer de l'équipement et de l'expérience adéquats pour exécuter cette tâche.

    Apporter la roue chez un concessionnaire agréé pour les réparations.


Repose

  1. Lubrifier les fusées et les graisseurs du moyeu de route avec de la graisse spécifiée.

  2. Poser la roue et la rondelle (E) sur l’essieu.

  3. Poser le circlip (D).

  4. Poser le capuchon en plastique (C).

  5. Déposer les chandelles en toute sécurité et abaisser la machine.

OUO1023,00001E6-28-20130301
