Revisión y limpieza de los elementos del filtro de aire (D105 y D110)

1. Estacionar la máquina de forma segura. Ver "Estacionamiento seguro" en el apartado SEGURIDAD.

2. Dejar que se enfríe el motor.

3. Levantar el capó.

4. Limpiar la suciedad y los residuos de la tapa del filtro de aire.

5.

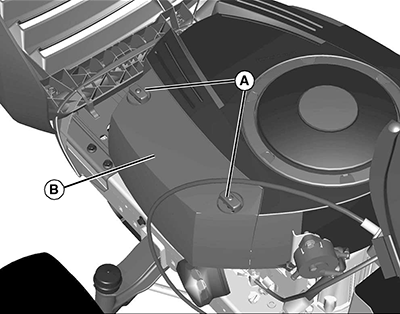

   GXAL42016-UN-04MAR13

   Levantar los pestillos (A) para desbloquear la tapa (B). Levantar la tapa hacia delante y quitarla.

---




6. IMPORTANTE: A través de un elemento dañado del filtro pueden entrar suciedad y desechos en el motor:

   • No lavar el filtro de papel.
   • No tratar de limpiar el filtro papel dando golpecitos suaves contra otro objeto.
   • NO limpiar el filtro con aire a presión.
   • Cambiar el elemento solo si está muy sucio o dañado, o si tiene la junta agrietada.

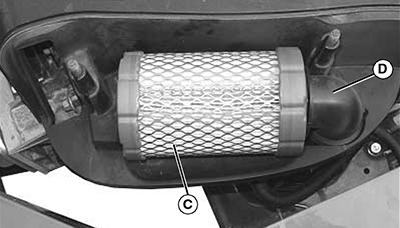

   GXAL42013-UN-04MAR13

   Inspeccionar el elemento del filtro de papel (C) sin extraerlo. Si el elemento del filtro de papel está deteriorado o sucio, instalar un filtro nuevo:
   • Limpiar la base del filtro de aire con mucho cuidado, evitando que entre suciedad en el carburador.
   • Sacar con cuidado el elemento de papel del codo del filtro de aire (D).
   • Instalar el nuevo elemento del filtro de papel en el codo del filtro de aire.



---




7. Instalar la cubierta del filtro de airee y presionar el seguro para trabarla.

8. Bajar el capó.
