Áreas de limpieza

Las áreas principales de limpieza e inspección en la máquina incluyen (ver el apartado "Etiquetas de seguridad"):

1.

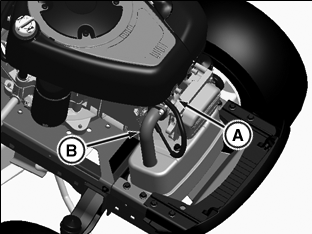

   PY19189-UN-26JAN14

   .

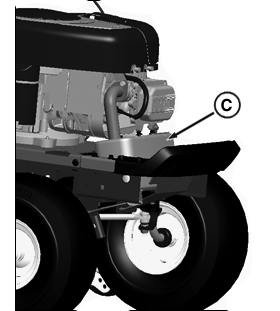

   PY19190-UN-26JAN14

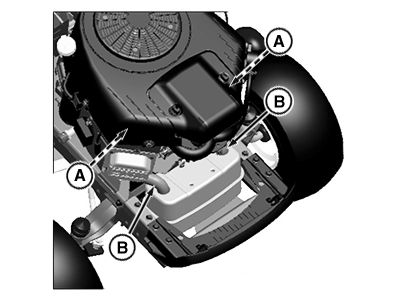

   PY19191-UN-26JAN14

   .

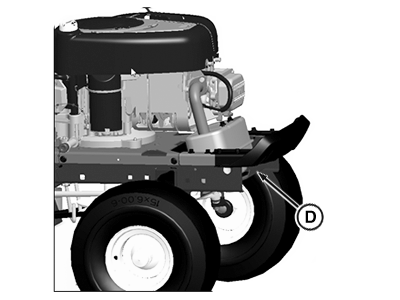

   PY19178-UN-23JAN14

   Múltiple del escape (A), tubo del silenciador (B), silenciador (C) y protección del silenciador (D).

---




2.
   PY19192-UN-26JAN14

   .

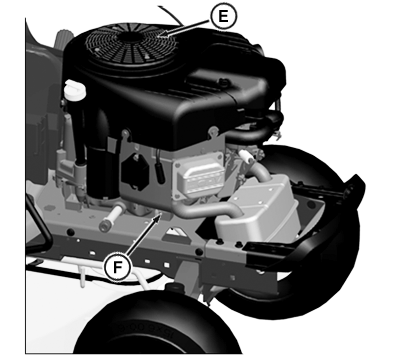

   PY19179-UN-23JAN14

   Rejillas de admisión del motor (E), aletas de refrigeración (F) y enfriador de aceite (si se encuentra instalado).

---




3.

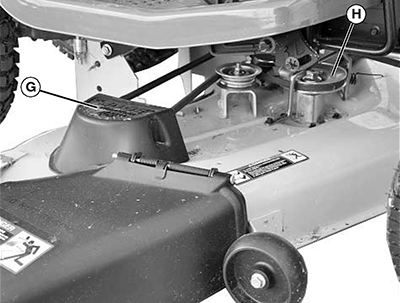

   GXAL41971-UN-04MAR13

   Parte superior de la plataforma de corte, debajo de los protectores (G), incluidas las zonas del husillo (H) y la correa.

---




4.

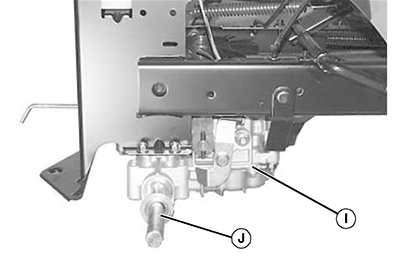

   GXAL41972-UN-04MAR13

   En la imagen no aparece la rueda

   En o cerca de la transmisión (I) y la línea de transmisión (J).

---




5.

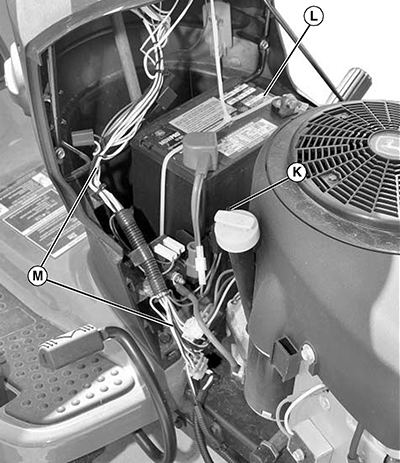

   GXAL41973-UN-04MAR13

   Bajo el panel izquierdo, cerca del bloque de fusibles (K), y todos los cables, inclusive la batería (L) y los mazos de cables relacionados (M).

---
