Revisión y ajuste del nivel de la plataforma de corte

ATENCIÓN: Las cuchillas giratorias son peligrosas. Antes de ajustar o intervenir en la unidad de corte:

  • Desconecte el/los cable(s) de la(s) bujía(s) o el cable negativo (-) de la batería para evitar que el motor arranque accidentalmente.
  • Usar siempre guantes al manipular las cuchillas del cortacésped o al trabajar cerca de ellas.

NOTA: Cuando se nivele la plataforma de corte, sus ruedas no deben tocar el suelo.


Método 1

  1. Comprobar que la máquina esté en una superficie plana y nivelada.

  2. Estacionar la máquina de forma segura. Ver “Estacionamiento seguro” en el apartado SEGURIDAD.

  3. Comprobar que los neumáticos tengan la presión correcta. La presión se indica en el lateral del neumático.

  4. Subir la plataforma de corte a su posición más alta.

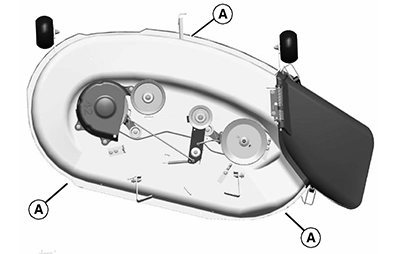

  5. GXAL41980
    GXAL41980-UN-04MAR13

    Plataforma de corte de 107 cm (42 in.) en la imagen

    Colocar tres bloques cortos de madera de 51 mm (2 in.) bajo los bordes (A) de la plataforma de corte.


  6. Bajar la plataforma de corte a la posición de altura de corte de 63 mm (2,5 in.).

    Para los modelos D130 bajar la plataforma a la posición de altura de corte de 57 mm (2-1/4 in.).

  7. Comprobar que la plataforma de corte esté nivelada y en ligero contacto con los tres bloques de madera.

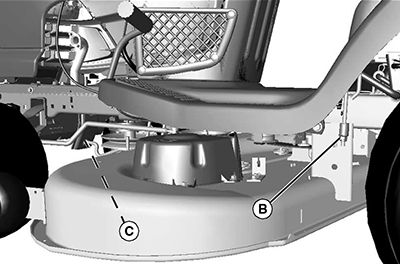

    • GXAL41981
      GXAL41981-UN-04MAR13

      Si la parte trasera de la plataforma de corte no toca los bloques traseros, o si reposa con todo su peso en los bloques, ajustar las articulaciones de elevación traseras girando la tuerca de nivelación (B) de cada articulación. Cuando la plataforma de corte esté bien ajustada, los bloques han de poder introducirse y extraerse fácilmente de debajo de la misma.

    • PY19180
      PY19180-UN-23JAN14

      Plataforma de corte de 107 cm (42 in.) en la imagen

      Si la parte delantera de la plataforma de corte no toca ligeramente el bloque delantero, girar la tuerca (C) para ajustar el brazo de tiro delantero.


  8. Elevar la altura de corte hasta la posición inmediatamente superior y retirar los tres bloques de madera.

  9. Girar la tuerca (C) del brazo de tiro delantero una o dos vueltas completas en sentido antihorario, para que la parte delantera de la plataforma quede 3-6 mm (1/8-1/4 in.) más baja que la parte trasera. Con este ajuste se evita el “doble corte”, que desperdicia potencia y produce puntas de hierba marrón.

    ElementoMediciónEspecificación
    Plataforma de corte, longitudinalAltura3-6 mm (1/8-1/4 in.)


Método número dos

NOTA: El concesionario John Deere dispone de un calibrador de nivelación opcional (AM130907) para plataformas de corte. Facilita nivelaciones precisas de la plataforma de corte, midiendo su nivel en las puntas de las cuchillas.

  1. Comprobar que la máquina esté en una superficie plana y nivelada.

  2. Estacionar la máquina de forma segura. Ver “Estacionamiento seguro” en el apartado SEGURIDAD.

  3. Infle los neumáticos a la presión correcta.

  4. Mueva la palanca de elevación a la altura de corte que se desee.

  5. Medir el nivel de la plataforma del cortacésped (transversalmente).

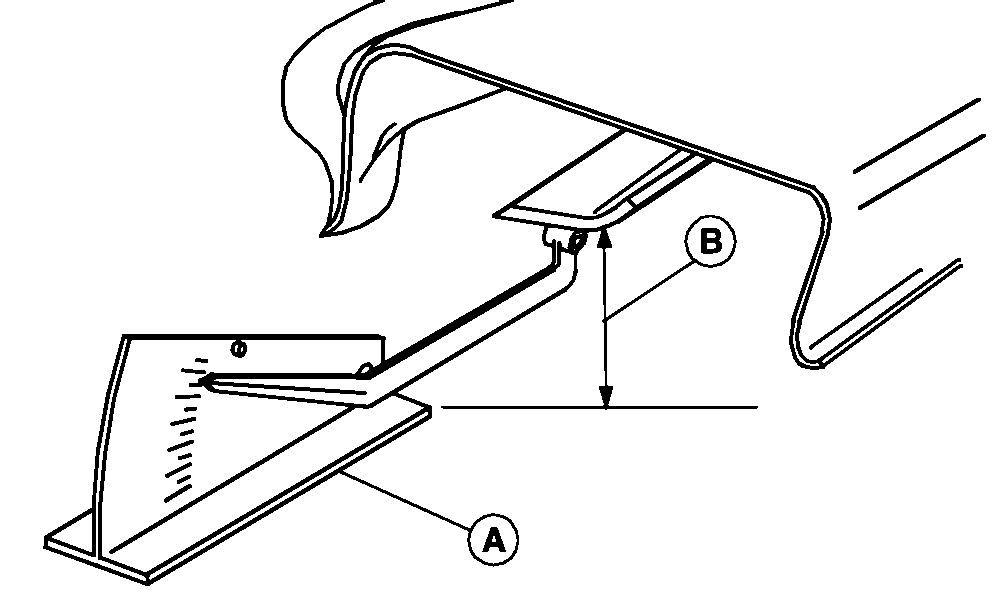

    1. GXAL41983
      GXAL41983-UN-04MAR13

      El concesionario dispone de un indicador de nivel adecuado (A) (AM130907).

      Colocar las cuchillas como se muestra a continuación y medir desde cada punta externa (B) hasta la superficie del nivel.

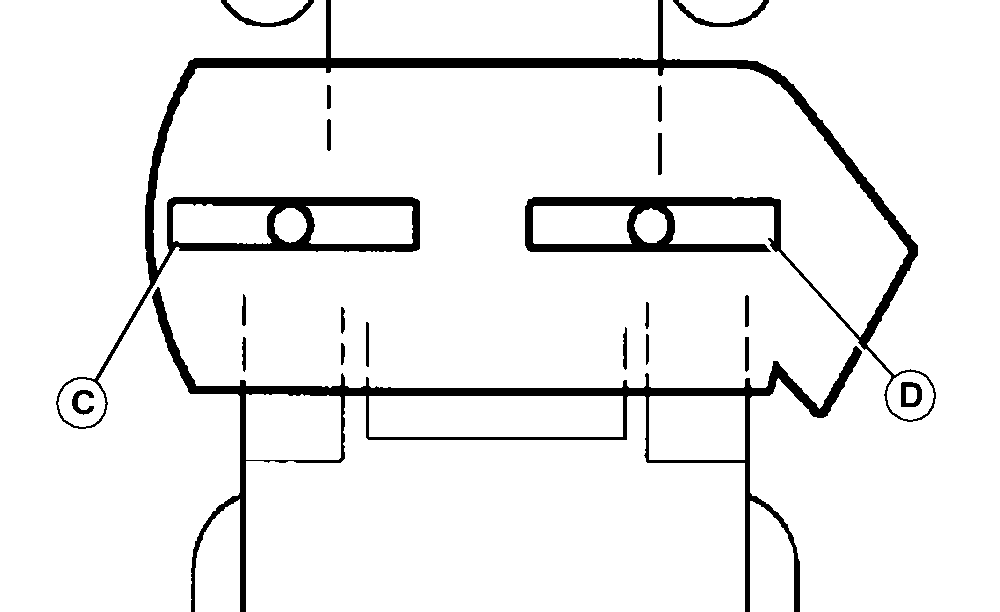

    2. GXAL41984
      GXAL41984-UN-04MAR13

      Girar la cuchilla izquierda (C) como se muestra. Sujetar la correa de transmisión y girar la cuchilla derecha (D) como en la imagen. Medir ambas cuchillas.

      La diferencia entre cada medición de cuchilla no debe ser mayor que la distancia especificada.

      ElementoMediciónEspecificación
      Distancia entre las puntas exteriores de la cuchilla de la plataforma de corte y el suelo (diferencia)Distancia3 mm (1/8 in.)

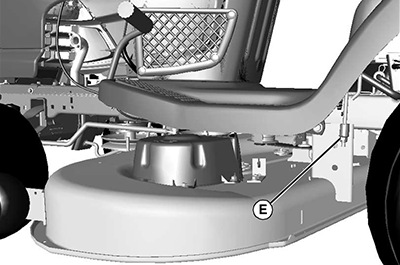

    3. GXAL41985
      GXAL41985-UN-04MAR13

      Ajustar el nivel de la plataforma de corte, si es necesario, girando las tuercas traseras (E) en sentido horario para elevar el costado de la plataforma de corte o en sentido antihorario para bajar la plataforma de corte.

  6. Medir el nivel del cortacésped (longitudinalmente).

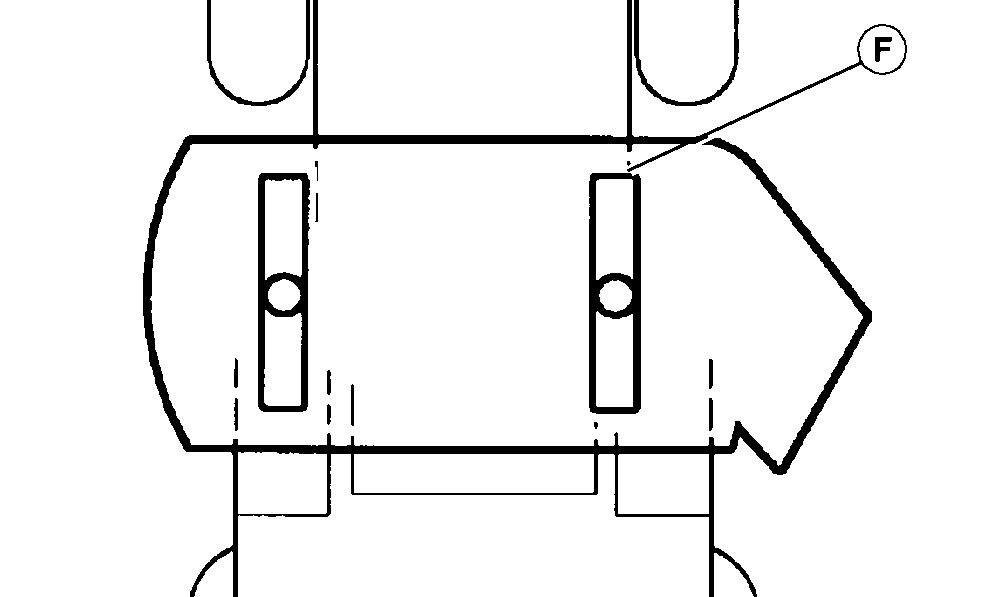

    1. GXAL41986
      GXAL41986-UN-04MAR13

      Girar la cuchilla derecha (F) de modo que su punta quede hacia el frente de la máquina.

    2. Medir desde la punta de la cuchilla hasta la superficie. Medir ambas cuchillas.

      La punta delantera de la cuchilla debe estar más baja que la punta trasera de la cuchilla.

      ElementoMediciónEspecificación
      Distancia entre las puntas exteriores de la cuchilla de la plataforma de corte y el suelo (diferencia)Distancia3–6 mm (1/8 -1/4 in.)

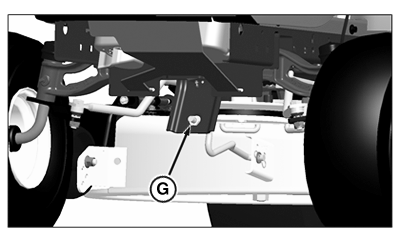

    3. PY19193
      PY19193-UN-27JAN14

      Plataforma de corte de 107 cm (42 in.) en la imagen

      Ajustar el nivel de la plataforma de corte, si es necesario, girando la tuerca (G) hacia la izquierda para bajar la parte delantera de la plataforma de corte o hacia la derecha para subir la parte delantera de la plataforma de corte.

KU02345,0000108-63-20140127
