Elevación de la máquina

1. Estacionar la máquina de forma segura. Ver “Estacionamiento seguro” en el apartado SEGURIDAD.

2. ATENCIÓN: La máquina podría caer o resbalar desde un dispositivo de elevación o puntos de apoyo poco seguros.

   • Utilizar un dispositivo de elevación apto para la carga que se va a levantar.
   • Bajar la máquina sobre gatos elevadores u otros soportes estables y bloquear las ruedas antes de realizar el mantenimiento.

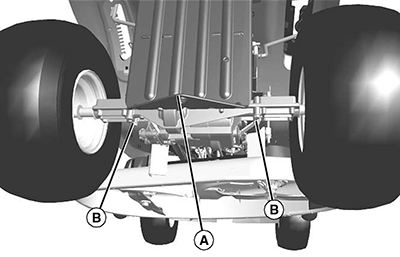

   GXAL42048-UN-04MAR13

   Se muestra el modelo de transmisión hidrostática

   Levantar de forma segura la parte trasera de la máquina por el punto (A) del bastidor. Colocar soportes de elevación u otros apoyos estables sobre los puntos del transeje (B) por donde salen los pernos de montaje del bastidor.

---




3. Si solamente se levanta la parte trasera de la máquina, bloquear las ruedas delanteras para evitar posibles movimientos de la máquina.

4.

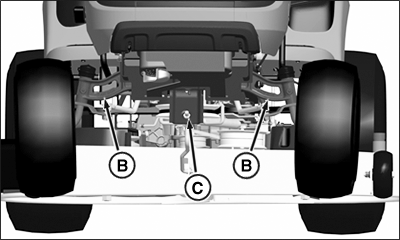

   PY19194-UN-27JAN14

   Levantar de manera segura la parte delantera de la máquina por el punto del bastidor (C). Colocar los soportes de elevación u otros apoyos estables bajo el bastidor, a cada lado del punto (B).

---




5. Si solamente se levanta la parte delantera de la máquina, bloquear las ruedas traseras para evitar posibles movimientos de la máquina.

6. Para bajar la máquina, levante la parte trasera y/o delantera de la máquina y retire los soportes regulables u otros. Bajar la máquina.
