Separación e instalación del conjunto de las ruedas delanteras


Extracción:

  1. Estacionar la máquina de forma segura. Ver “Estacionamiento seguro” en el apartado SEGURIDAD.

  2. ATENCIÓN: La máquina podría caer o resbalar desde un dispositivo de elevación o puntos de apoyo poco seguros.

    • Utilizar un dispositivo de elevación apto para la carga que se va a levantar.
    • Bajar la máquina sobre gatos elevadores u otros soportes estables y bloquear las ruedas antes de realizar el mantenimiento.

    IMPORTANTE: Al elevar o apoyar la máquina, colocar los soportes de elevación debajo del bastidor, no debajo de la transmisión ni del motor.

    PY19183
    PY19183-UN-23JAN14

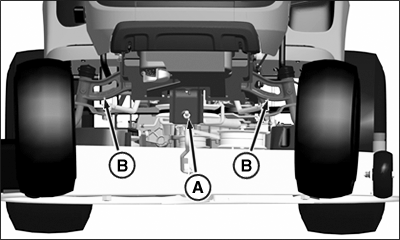

    Elevar y apoyar la máquina adecuadamente. Colocar un dispositivo de elevación seguro bajo el extremo del soporte del gancho de suspensión delantero (A) y los soportes de elevación u otros apoyos estables bajo el chasis, a cada lado del punto (B). Colocar bloques en las ruedas que permanecen en el suelo para impedir que la máquina se mueva.


  3. GXAL42052
    GXAL42052-UN-04MAR13

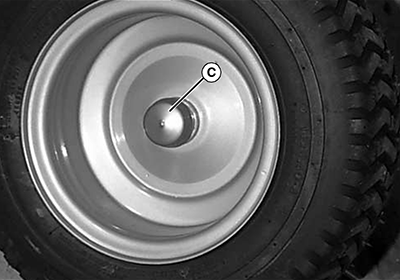

    Quitar la tapa de plástico (C) del extremo del cubo de la rueda.


  4. ATENCIÓN: Los componentes están instalados bajo presión de resorte. Llevar protección ocular y utilizar las herramientas apropiadas para instalar y extraer componentes precargados por resorte.

    GXAL42053
    GXAL42053-UN-04MAR13

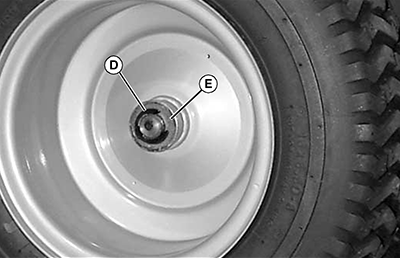

    Retirar el aro de presión (D) del extremo del eje.


  5. Retirar la arandela (E) y la rueda del eje.

  6. ATENCIÓN: Un mantenimiento incorrecto puede provocar la separación violenta del neumático y las piezas de la llanta:

    • No intentar montar un neumático sin tener el equipo y la experiencia necesarios para efectuar el trabajo.

    Llevar el conjunto de la rueda a un concesionario autorizado para su reparación.


Instalación

  1. Aplicar la grasa especificada en los husillos y en los puntos de engrase del cubo de la rueda.

  2. Instalar la rueda y la arandela (E) en el eje.

  3. Instalar el anillo de retención (D).

  4. Instalar la tapa de plástico (C).

  5. Con cuidado, retirar los soportes de elevación y bajar la máquina.

KU02345,000010B-63-20140127
