Tabla de medición de pendientes

NOTA: Cortar a lo largo de la línea del margen del gráfico para arrancar la tabla.

MXT007077-UN-11JUN13

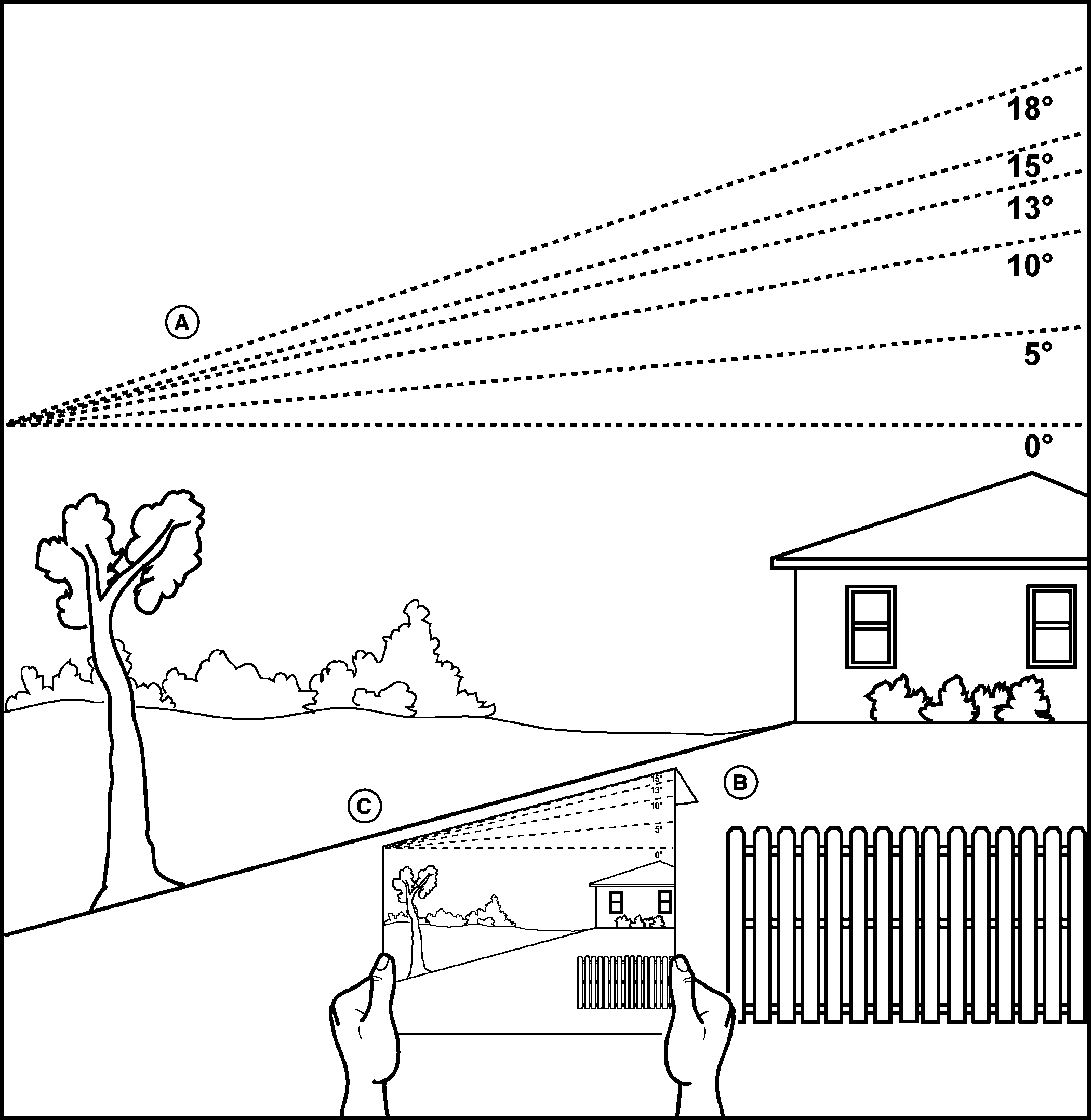

Utilizar esta tabla de medición de pendientes para determinar si una pendiente tiene una inclinación excesiva para trabajar de forma segura. No usar la máquina sobre una pendiente de inclinación superior a lo recomendado en el manual del operador. Consultar el apartado "Funcionamiento en pendientes" en la sección Seguridad.

• Doblar a lo largo de la línea adecuada (A) para identificar la pendiente recomendada.

• Alinear este borde (B) con una superficie vertical, un árbol, un edificio, el poste de una valla, etc.

• Comparar la pendiente (C) con el borde doblado.
