Lubricación de los puntos de giro

Plataforma de corte de 107 cm (42 in.):

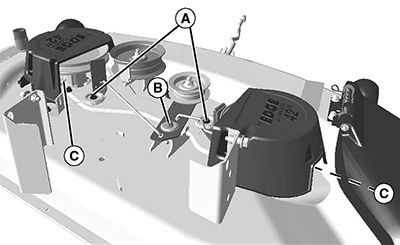

GXAL42005-UN-04MAR13

A - Puntos de giro del freno de las cuchillas

B - Pivote de la polea tensora de la plataforma

C - Engrasador del vástago (2)

• Aplicar un lubricante general multiusos en aerosol a los pivotes del freno de las cuchillas (A) y al pivote de la polea tensora de la plataforma (B).
• Aplicar una o dos descargas de grasa general multiusos a los dos engrasadores de la mangueta (C).

Plataformas de corte de 122 cm (48 in.) y 137 cm (54 in.):

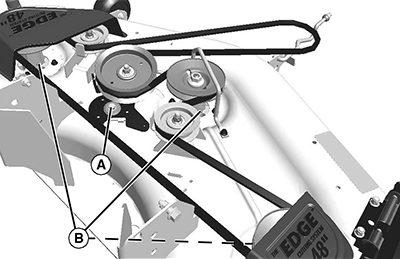

GXAL42006-UN-04MAR13

Para la ilustración se ha utilizado una plataforma de corte de 122 cm (48 in.).

A - Pivote de la polea tensora de la plataforma

B - Engrasador del vástago (3)

• Aplicar un lubricante general multiusos en aerosol al pivote de la polea tensora de la plataforma (A).
• Aplicar una o dos descargas de grasa general multiusos a los tres engrasadores de la mangueta (B).
