Extracción o instalación de la correa de transmisión del cortacésped en la polea de transmisión del motor (plataforma de corte de 122 cm [48 in.] y 137 cm [54 in.])

1. Estacionar la máquina de forma segura (ver Estacionamiento seguro, en la sección SEGURIDAD).

2. Colocar la palanca de elevación en la posición más baja.

3. ATENCIÓN: El componente se activa por resorte y está tensado. Si el componente activado por resorte se suelta repentinamente puede causar una lesión.

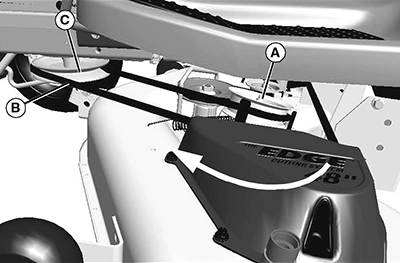

   GXAL42024-UN-04MAR13

   Colocar una llave inglesa cerrada de 15 mm, o un casquillo, en la tuerca de la polea tensora (A) y girarla en sentido horario, para desplazar la polea tensora hacia la parte delantera del tractor, y sujetarla para destensar la correa.

---




4. Retirar la correa (B) de la polea de transmisión (C) y destensar la tuerca de la polea (A).

5. Para instalar la correa en la polea de transmisión, girar la tuerca de la polea tensora en sentido horario a fin de desplazar la polea tensora hacia la parte delantera del tractor, e instalar la correa en la polea de transmisión.

6. Soltar la tuerca de la polea tensora para tensar la correa.
