Extracción de la plataforma de corte

  1. Estacionar la máquina de forma segura (ver Estacionamiento seguro, en la sección SEGURIDAD).

  2. Colocar bloques de madera debajo de cada lado de la plataforma de corte.

  3. Colocar la palanca de elevación del accesorio en la posición más baja, depositando la plataforma de corte sobre bloques.

  4. GXAL42025
    GXAL42025-UN-04MAR13

    Solo plataforma de corte de 107 cm (42 in.).

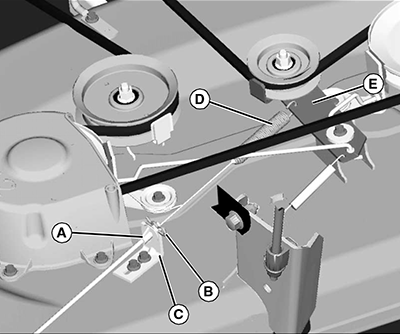

    En máquinas con 107 cm (42 in.), desconectar el cable de transmisión del accionamiento del cortacésped (A), situado en el lado izquierdo de la plataforma de corte.

    1. Retirar el pasador de resorte (B), tirar hacia fuera y retener el cable de transmisión del accionamiento del cortacésped, levantarlo y extraerlo del soporte (C).

    2. Sacar el muelle del cable (D) del soporte de la polea tensora (E).


  5. ATENCIÓN: Los brazos elevadores de la plataforma de corte pueden atrapar los dedos. Los brazos de elevación están tensados por muelle y puede recuperar su posición cuando se quita la plataforma.

    Bloquear la palanca de elevación antes de tirar del pasador para sacar la plataforma de corte.

    GXAL42026
    GXAL42026-UN-04MAR13

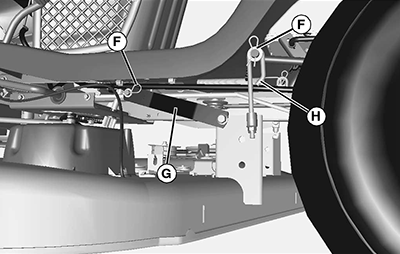

    Retirar los pasadores de resorte y las arandelas (F), y desconectar el brazo de tiro trasero (G) y los tensores laterales ajustables (H) de cada lado.


  6. GXAL42027
    GXAL42027-UN-04MAR13

    Imagen de la plataforma de corte de 107 cm (42 in.)

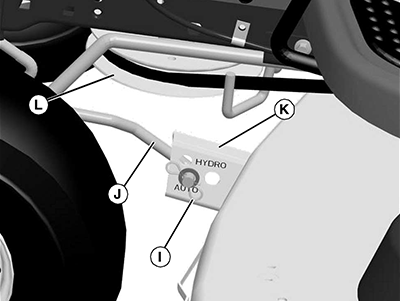

    Retirar el pasador de resorte (I), la arandela y la varilla de tiro delantera (J) del soporte de la plataforma de corte (K).


  7. Retirar de la polea de transmisión (L) la correa de transmisión del cortacésped.

  8. Retirar los bloques de madera de ambos lados y extraer la plataforma de corte de debajo de la máquina.

  9. Cuando se utilice la máquina sin la plataforma de corte:

    • Retirar la varilla de tiro delantera de la máquina y fijarla a la plataforma de corte.

    • GXAL42028
      GXAL42028-UN-05MAR13

      Imagen de la plataforma de corte de 107 cm (42 in.).

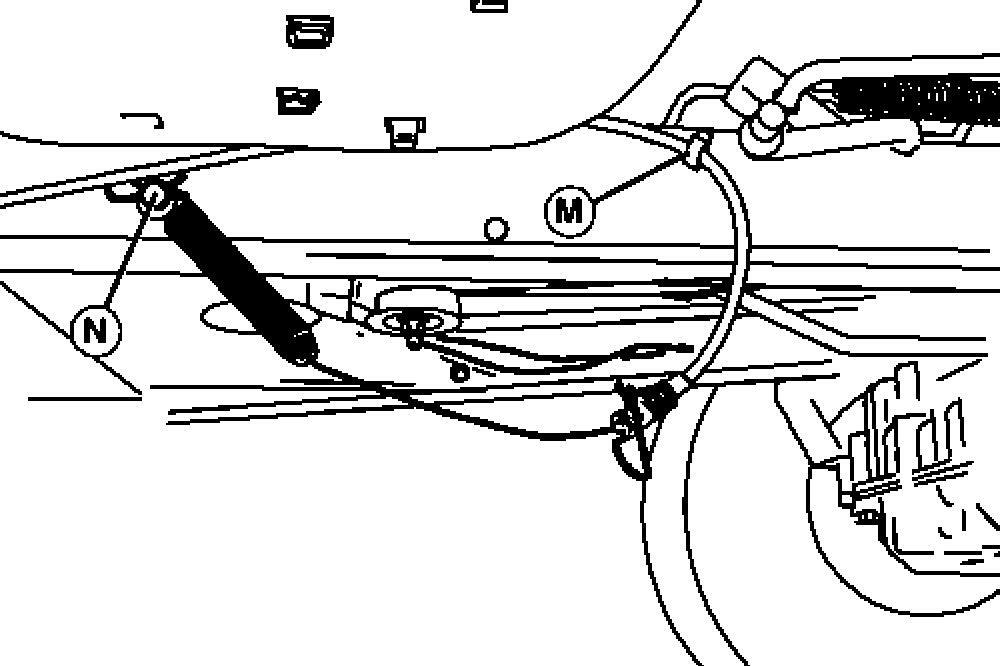

      Solo en la plataforma de corte de 107 cm (42 in.): Introducir el cable de transmisión del accionamiento del cortacésped en la presilla (M) y enganchar el extremo del resorte del cable con la tornillería (N) en la espiga del lado izquierdo del bastidor de la máquina.
