Instalación de la plataforma de corte

1. Estacionar la máquina de forma segura (ver Estacionamiento seguro, en la sección SEGURIDAD).

2. Colocar la palanca de elevación del accesorio en la posición de transporte.

3. Deslice la plataforma debajo de la máquina.

4. Poner bloques de madera bajo cada lado de la plataforma de corte.

5. Poner la palanca de elevación del accesorio en la posición más baja.

6.

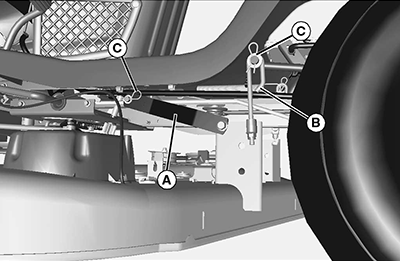

   GXAL42029-UN-04MAR13

   Sujetar el brazo de tiro trasero (A) y el brazo elevador ajustable (B), en cada lado, con arandelas y pasadores de resorte (C).

---




7. IMPORTANTE: Para no dañar el embrague, comprobar que la varilla de tiro delantera esté bien instalada. Asegurar la varilla con la arandela y el pasador de resorte, a la izquierda del soporte de la plataforma de corte.

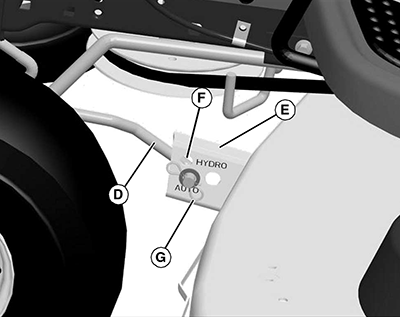

   GXAL42030-UN-04MAR13

   Imagen de la plataforma de corte de 107 cm (42 in.)

   Instalar la varilla de tiro delantera (D) en el soporte de la plataforma del cortacésped (E):
   • Para los modelos D105, utilizar el orificio con la marca AUTO (en la imagen).
   • Para todos los demás modelos, utilizar el orificio con la marca HYDRO (F).



---




8. Asegurar la varilla de tiro delantera con la arandela y el pasador de resorte (G).

9. ATENCIÓN: El componente se activa por resorte y está tensado. Si el componente activado por resorte se suelta repentinamente puede causar una lesión.

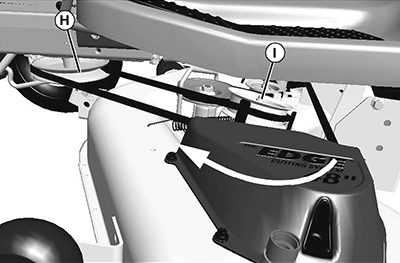

   GXAL42031-UN-04MAR13

   Para la foto se ha utilizado una plataforma de corte de 122 cm (48 in.).

   Colocar la correa de transmisión del cortacésped en la polea de transmisión del motor (H).
   • En plataformas de corte de 122 cm (48 in.) y 137 cm (54 in.): Colocar una llave inglesa cerrada de 15 mm, o un casquillo, en la tuerca de la polea tensora (I) y girarla en sentido horario, desplazando la polea tensora y el brazo tensor hacia la parte delantera del tractor. Sujetarla mientras se instala la correa en la polea de transmisión.

   •

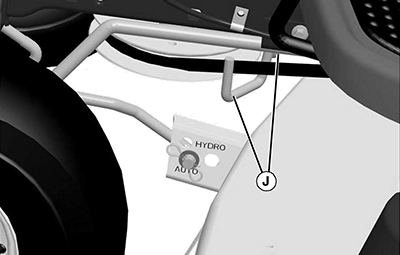

     GXAL42032-UN-04MAR13

     En plataformas de corte de 107 cm (42 in.): Comprobar que la correa pasa a través de ambas guías de la correa (J).

   ---




---




10. Sacar los bloques de madera de ambos lados de la plataforma de corte.

11. En máquinas con plataforma de corte de 107 cm (42 in.): Acoplar el cable de transmisión del accionamiento del cortacésped.

    1.

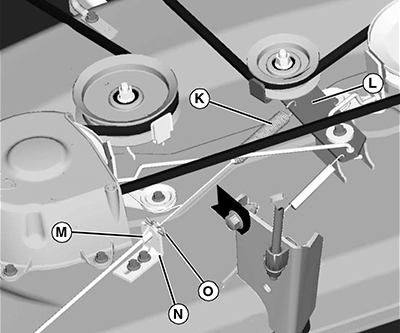

       GXAL42033-UN-04MAR13

       Solo plataforma de corte de 107 cm (42 in.).

       Pasar el cable por debajo de la correa del cortacésped y de la varilla del freno, y acoplar el resorte del cable (K) al soporte de la polea de la rueda tensora (L).

    2. Tirar del cable (M), alinear el extremo negro del cable con la ranura del soporte (N) y soltar el cable en el interior de la ranura. Asegurarlo con el pasador de resorte (O).

12. Nivelar la plataforma de corte.
