Cambio de la correa de transmisión del cortacésped (plataforma de corte de 107 cm [42 in.])

1. Estacionar la máquina de forma segura (ver "Estacionamiento seguro" en el apartado SEGURIDAD).

2. Quitar la plataforma de corte.

3.

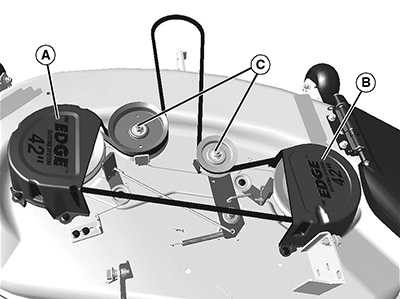

   GXAL42034-UN-04MAR13

   Extraer la correa de transmisión:

   1. Quitar los tres tornillos y la protección de la correa (A).

   2. Quitar dos tornillos y la protección de la correa (B).

   3. Aflojar las poleas (C).

   4. Sacar la correa de la plataforma.

---




4. Comprobar que la correa no esté desgastada ni dañada; reemplazarla si es necesario.

5. Limpiar la superficie superior de la plataforma de corte y las poleas.

6. Instalar la correa en la plataforma de corte como se muestra. Asegurarse de que la correa está en la ranura de cada polea.

7. Apretar las poleas a los valores especificados.

   Elemento	Medición	Especificación
   Tuercas de la polea de transmisión de la plataforma de corte (plataforma de corte de 107 cm [42 in.])	Par de apriete	47 N·m (35 lb-ft)

8. Colocar las protecciones de la correa.

9. Instale la plataforma de corte.

10. Ajustar la tensión de la correa del cortacésped y los frenos de mangueta, si es necesario.
