Cambio de la correa de transmisión del cortacésped (plataformas de corte de 122 cm [48 in.] y 137 cm [54 in.])

1. Estacionar la máquina de forma segura (ver Estacionamiento seguro, en la sección SEGURIDAD).

2. Quitar la plataforma de corte.

3.
   GXAL42035-UN-04MAR13

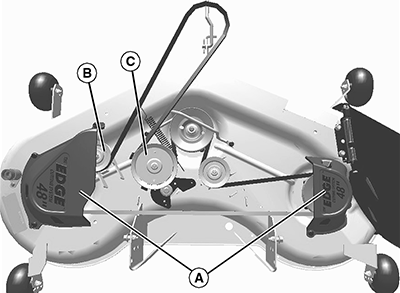

   Imagen de la plataforma de corte de 122 cm (48 in.)

   Extraer los cinco tornillos y las protecciones izquierda y derecha de la correa (A).

---




4. Retirar la correa de transmisión.

   1. Aflojar las poleas del lado izquierdo (B y C).

   2. Sacar la correa de la plataforma.

5. Comprobar que la correa no esté desgastada ni dañada; reemplazarla si es necesario.

6. Limpiar la superficie superior de la plataforma de corte y las poleas.

7. Instalar la correa en la plataforma de corte como se muestra. Asegurarse de que la correa está en la ranura de cada polea.

8. Apretar las poleas a los valores especificados.

   Elemento	Medición	Especificación
   Extracción o instalación de la correa de transmisión del cortacésped en la polea de transmisión del motor (plataforma de corte de 122 cm [48 in.] y 137 cm [54 in.])	Par de apriete	47 N·m (35 lb-ft)

9. Colocar las protecciones de la correa.

10. Instale la plataforma de corte.
