Ajuste de los frenos de mangueta (plataforma de corte de 107 cm [42 in.])

ATENCIÓN: Las cuchillas del cortacésped deberían detenerse en cinco segundos tras desactivar la TDF o la unidad de corte.

Si las cuchillas no se detienen en ese tiempo, llevar la máquina al concesionario, donde pueden revisarla de manera segura y realizar el mantenimiento.

IMPORTANTE: Evitar dañar la correa.

La activación de los frenos de mangueta debe comprobarse y corregirse cada vez que se ajuste la tensión de la correa del cortacésped.

Ajustar la tensión de la correa del cortacésped, de ser necesario, antes de ajustar los frenos.

1. Estacionar la máquina de forma segura (ver "Estacionamiento seguro" en el apartado SEGURIDAD).

2. Quitar la plataforma de corte.

3.

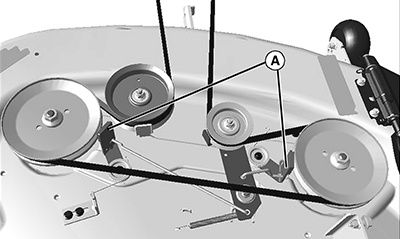

   GXAL42037-UN-04MAR13

   Retirar las protecciones izquierda y derecha de la correa y ajustar los dos frenos de la cuchilla (A).

---




4.

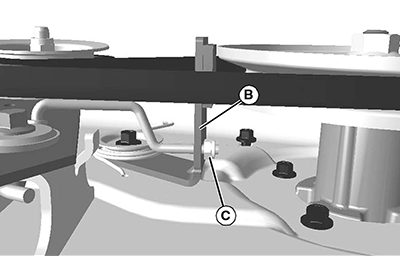

   GXAL42038-UN-04MAR13

   Medir la distancia entre el soporte del freno de mangueta (B) y la tuerca (C) del extremo del varillaje del freno.
   • La distancia entre un soporte y la tuerca debe ajustarse a las especificaciones.

     Elemento	Medición	Especificación
     Distancia entre el soporte de la mangueta y la tuerca	Distancia	2 - 3 mm (0.08 - 0.12 in.)




---




5. Si es necesario un ajuste, girar la tuerca (C) al final del varillaje del freno en la dirección correcta para colocar el freno a la distancia adecuada de la polea.

6. Ajustar ambos frenos.

7. Colocar las protecciones izquierda y derecha de la correa.

8. Instalar la plataforma de corte.
