Mantenimiento de las cuchillas del cortacésped

ATENCIÓN: Las cuchillas giratorias son peligrosas. Antes de ajustar o intervenir en la unidad de corte:

Desconectar el/los cable(s) de bujía o el cable negativo (-) de la batería para evitar que el motor arranque accidentalmente.

Siempre usar guantes al manipular las cuchillas de la plataforma de corte o al trabajar cerca de las mismas.

Extracción de las cuchillas del cortacésped

1. Estacionar la máquina de forma segura (ver Estacionamiento seguro, en la sección SEGURIDAD).

2. Elevar la plataforma de corte para acceder a las cuchillas del cortacésped. Si es necesario, retirar la plataforma de corte.

3. Bloquear la cuchilla con un trozo de madera para evitar que gire.

4.

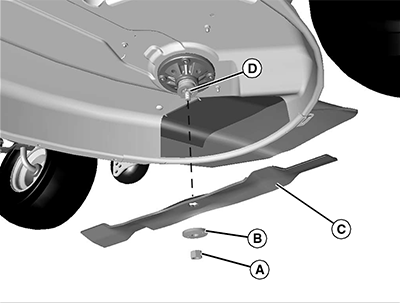

   GXAL42040-UN-04MAR13

   Aflojar y retirar la tuerca (A), la arandela (B) y la cuchilla (C).

---




5. Inspeccionar las cuchillas; afilarlas, equilibrarlas o cambiarlas según sea necesario.

Instalación de las cuchillas del cortacésped

1. Colocar la cuchilla del cortacésped (C) con el filo hacia el suelo.

2. Alinear el orificio central ranurado de la cuchilla con el eje de mangueta ranurado (D) y colocar la cuchilla sobre el eje de mangueta del cortacésped.

3. Instalar la arandela, con el lado cóncavo hacia la cuchilla, e instalar la tuerca para sujetar la cuchilla en el eje de mangueta ranurado.

4. Bloquear la cuchilla con un trozo de madera para impedir que gire y apretar la tuerca:

5. Con un casquillo de 15/16 pulg., apretar la tuerca de 5/8 pulg. de la cuchilla al valor especificado.

   Elemento	Medición	Especificación
   Tuerca de la cuchilla de la plataforma de corte	Par de apriete	88 N·m (65 lb-ft)
