Extracción e instalación del capó

Extracción

ATENCIÓN: El contacto con superficies calientes puede provocar quemaduras en la piel. Cuando haya estado funcionando, tanto el motor como sus componentes y fluidos estarán calientes. Deje que el motor se enfríe antes de realizar el mantenimiento o trabajo cerca del motor y sus componentes.

IMPORTANTE: No utilizar la máquina con el capó abierto. Para que los sistemas de refrigeración y escape del motor funcionen adecuadamente, el capó debe estar cerrado.

1. Estacionar la máquina de forma segura. Ver "Estacionamiento seguro" en el apartado SEGURIDAD.

2. Dejar que se enfríe el motor.

3.

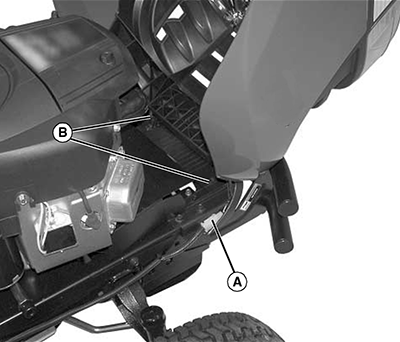

   PY19053-UN-07AUG13

   Abrir el capó.

---




4. Desconectar el mazo de cables (A).

5. Aplicar presión sobre el lado izquierdo del capó (rótulo “John”) y bajar el capó lentamente. El pivote del lado izquierdo debe soltarse después de girarse y cerrarse aproximadamente 45 grados. Una vez que el pivote izquierdo se suelte, sacar el pivote del lado derecho. Bajar el capó ligeramente y elevarlo de los soportes (B).

Instalación

1. Introducir el pivote derecho del capó en el soporte del tractor con el capó abierto (el pivote del lado izquierdo se introducirá en su posición cuando el capó se cierre) y cerrar lentamente el capó.

2. Conectar el mazo de cables.

3. Cerrar el capó.
