Extracción e instalación del conjunto de las ruedas traseras


Extracción

  1. Estacionar la máquina de forma segura Ver "Estacionamiento seguro" en el apartado SEGURIDAD.

  2. ATENCIÓN: La máquina podría caer o resbalar desde un dispositivo de elevación o puntos de apoyo poco seguros.

    • Utilizar un dispositivo elevador apto para la carga a levantar.
    • Bajar la máquina sobre gatos elevadores u otros soportes estables y bloquear las ruedas antes de realizar el mantenimiento.

    IMPORTANTE: Al elevar o apoyar la máquina, colocar los gatos elevadores debajo del bastidor, no debajo de la transmisión ni del motor.

    GXAL42054
    GXAL42054-UN-04MAR13

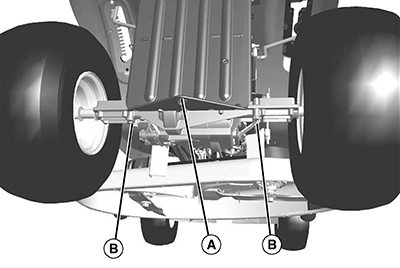

    Elevar y apoyar la máquina adecuadamente. Colocar un dispositivo de elevación seguro debajo de la transmisión y centrado bajo el punto (A) del bastidor de la máquina. Colocar gatos elevadores u otros soportes estables en cada lado (B), donde se encuentren los pernos de montaje del bastidor. Colocar bloques en las ruedas que permanecen en el suelo para impedir que la máquina se mueva.


  3. GXAL42055
    GXAL42055-UN-04MAR13

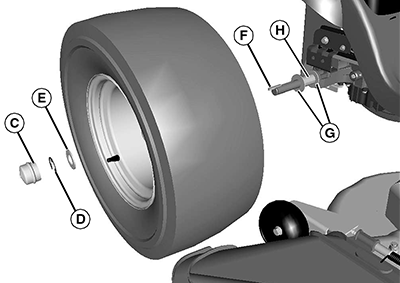

    Retirar la tapa de plástico (C), el anillo de seguridad (D) y la arandela (E).


  4. Retirar la rueda.

  5. IMPORTANTE: No perder la chaveta del eje. La chaveta debe estar instalada para que las ruedas giren y se mueva el tractor.

    Retirar la chaveta del eje (F) (se muestra en el extremo del eje de la transmisión), dos arandelas (G) (excepto en el modelo D105) y el espaciador (H).

  6. ATENCIÓN: Se puede producir una separación explosiva del neumático y de las piezas de la llanta, si el mantenimiento se realiza incorrectamente:

    • No intentar montar un neumático sin tener el equipo y la experiencia necesarios para efectuar el trabajo.

    Llevar el conjunto de la rueda a un concesionario autorizado para su reparación.


Instalación

  1. IMPORTANTE: No perder la chaveta del eje. La chaveta debe estar instalada para que las ruedas giren y se mueva el tractor.

    NOTA: Las ruedas traseras se instalan con las válvulas en la parte exterior.

    Instalar dos arandelas (G) (excepto en el modelo D105), el espaciador (H) y la chaveta del eje (F).

  2. Instalar la rueda trasera, la arandela (E), el anillo de seguridad (D) y la tapa de plástico (C).

  3. Con cuidado, retirar los gatos elevadores y bajar la máquina.
