Transport de la machine sur une remorque

NOTE: La capacité de la remorque doit dépasser le poids combiné de la machine et de l'accessoire. (Voir la section Caractéristiques dans le livret d'entretien.)

S'assurer que la remorque est équipée de l'éclairage et de la signalisation réglementaires.

ATTENTION: Faire preuve d'une extrême prudence pour charger ou décharger la machine d'une remorque ou d'un camion.

  • Garer la remorque sur une surface de niveau.
  • Il est recommandé d'utiliser une remorque avec flans.
  • Tenir les roues à l'écart des bas-côtés et des rebords.
  • Reculer lentement et en ligne droite.
  • Fermer la vanne d'arrêt de carburant, si la machine en est équipée.
  • Ne pas arrimer la machine par le pare-chocs en option, car il risque de se déloger durant le transport.

IMPORTANT: Le transport de la machine sur une remorque ou un camion à de hautes vitesses peut causer le relèvement du capot moteur et son détachement possible de la machine s'il n'est pas fixé.

  • Placer la machine sur la remorque de sorte que le capot soit orienté vers l'arrière de la remorque pour éviter qu'il ne se relève sous l'effet du vent.
  • Fixer le capot avec les verrous ou les loquets présents sur la machine.
  • Fixer le capot moteur avec des sangles en l'absence de verrous ou de loquets.

  1. Garer la remorque sur une surface de niveau.

  2. Déposer l'unité de coupe, suivant équipement, avant de conduire la machine sur une remorque.

  3. Avancer la machine sur la remorque renforcée. Placer la machine sur la remorque de façon à ce que le capot moteur ou le couvercle du moteur ne se soulève pas sous l'effet du vent lors du transport.

  4. Abaisser complètement l'unité de coupe.

  5. Verrouiller le frein de stationnement.

  6. Arrêter la machine et retirer la clé de contact.

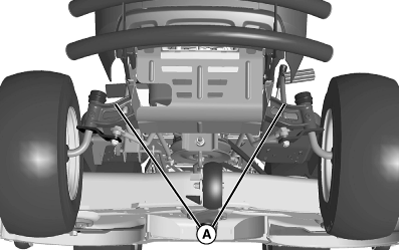

  7. GXAL42559
    GXAL42559-UN-19MAR13

    Fixer l'avant de la machine de chaque côté de l'essieu aux points (A) à la remorque avec des sangles renforcées, des chaînes ou des câbles. Les sangles doivent toutes être dirigées vers le bas et vers l'extérieur de la machine.


  8. IMPORTANT: Ne pas fixer la machine par le carter de transmission.

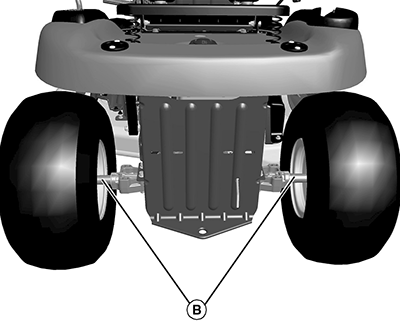

    GXAL42000
    GXAL42000-UN-04MAR13

    Pour les modèles à transmission hydrostatique, fixer l’arrière de la machine des deux côtés de l’essieu aux points (B) à la remorque avec des sangles renforcées, des chaînes ou des câbles. Les sangles doivent toutes être dirigées vers le bas et vers l'extérieur de la machine.

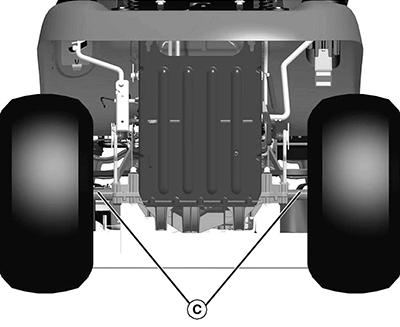

  9. GXAL42001
    GXAL42001-UN-04MAR13

    Modèle D105 illustré

    Pour les machines à transmission automatique, fixer l’arrière de la machine à la remorque, des deux côtés de l’essieu, aux points (C) avec des sangles renforcées, des chaînes ou des câbles. Les sangles doivent toutes être dirigées vers le bas et vers l'extérieur de la machine.


  10. Fixer le capot moteur pour l'empêcher de se relever pendant le transport.

JS86122,000030C-28-20140611
