Dépose de l'unité de coupe

1. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section Sécurité.)

2. Placer des blocs de bois sous chaque côté de l'unité de coupe.

3. Mettre le levier de relevage de l’équipement sur la position la plus basse et abaisser l'unité de coupe sur les cales.

4. Déposer les garants arrière de la machine et les garants des poulies d’entraînement du moteur (voir « Dépose et repose des garants de la machine » dans la section Entretien de la tondeuse).

5.
   PY20792-UN-13AUG14

   Unité de coupe de 107 cm (42 in.) uniquement.

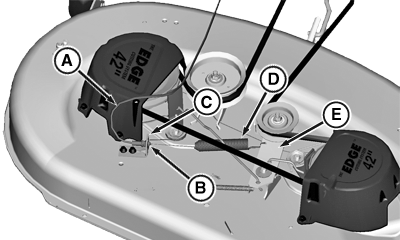

   Sur les machines dotées d'une unité de coupe de 107 cm (42 in.), déconnecter le câble d’entraînement de la tondeuse (A) sur le côté gauche de l'unité de coupe.

   1. Retirer la goupille bêta (B), tirer sur le câble d'enclenchement de l'entraînement de l'unité de coupe et le maintenir, le soulever et l'extraire du support (C).

   2. Déposer le ressort du câble (D) du support de la poulie de tendeur (E).

---




6. ATTENTION: Les bras de relevage de la tondeuse peuvent pincer les doigts. Les bras de relevage sont à ressort et peuvent revenir brusquement lors du retrait de l'unité de coupe.

   Verrouiller le levier de relevage avant de tirer l'axe pour déposer l'unité de coupe.


   GXAL42583-UN-19MAR13

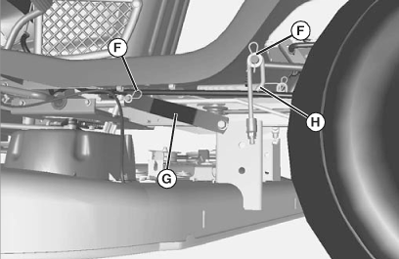

   Déposer les goupilles élastiques et les rondelles (F) et déconnecter le bras d'attelage arrière (G) et les bielles de relevage réglable (H) de chaque côté.

---




7.
   GXAL42027-UN-04MAR13

   Unité de coupe de 107 cm (42 in.) illustrée.

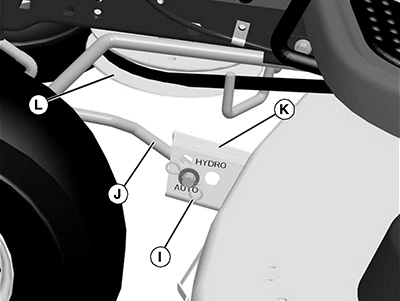

   Déposer la goupille élastique et la rondelle (I) ainsi que la tige de traction avant (J) du support du carter de coupe (K).

---




8. Déposer la courroie d’entraînement de la tondeuse de la poulie d’entraînement (L).

9. Déposer les cales en bois des deux côtés et glisser l'unité de coupe de sous la machine.

10. Lorsque la machine est utilisée sans l'unité de coupe:

    • Retirer la tige de traction avant de la machine et la fixer à l'unité de coupe.
    • Unité de coupe de 107 cm (42 in.) uniquement : Pousser le câble d’entraînement d'enclenchement de la tondeuse dans le clip (M) et accrocher l’extrémité du ressort du câble avec la boulonnerie (N) dans le tenon sur le côté gauche du châssis de la machine.
