Réglage du niveau de l'unité de coupe

NOTE: Les roues du carter de coupe ne doivent pas toucher le sol lors de la mise à niveau du carter de coupe.

Première méthode:

1. Vérifier que la machine est garée sur une surface plate et de niveau.

2. Vérifier que les pneus sont gonflés à la pression correcte. La pression des pneus est indiquée sur le flanc du pneu.

3. Déposer les garants arrière de la machine (voir « Dépose et repose des garants de la machine » dans la section Entretien de la tondeuse).

4.
   PY20701-UN-11JUL14

   Unité de coupe de 107 cm (42 in) illustrée

   Placer trois blocs de bois de 51 mm (2 in) sous les bords (A) du carter de coupe.

---




5. Abaisser l'unité de coupe à la position de hauteur de coupe de 65 mm (2,5 in.).

6. Vérifier que l'unité de coupe est de niveau et touche légèrement chacun des trois blocs de bois.

   1.

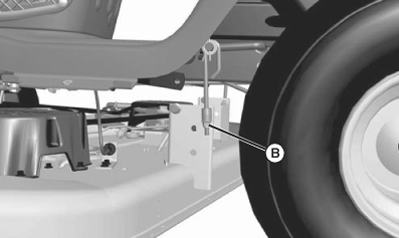

      GXAL42545-UN-19MAR13

      Si l’arrière de l'unité de coupe ne touche pas les blocs arrière ou repose lourdement sur les blocs, régler les bielles de relevage arrière en tournant l'écrou de mise à niveau (B) sur chaque bielle de relevage. Les blocs doivent pouvoir glisser facilement sous le carter de coupe lorsque le carter de coupe est correctement réglé.

   ---




   2.
      PY19180-UN-23JAN14

      Unité de coupe de 107 cm (42 in) illustrée

      Si l’avant du carter de coupe ne touche pas légèrement le bloc avant, régler le bras de traction avant en tournant l’écrou (C).

7. Relever la hauteur de coupe à la position la plus haute suivante et retirer les trois blocs de bois.

8. Tourner l’écrou (C) sur le bras de traction avant et dans le sens antihoraire de 1 à 2 tours complets de sorte que l’avant de l'unité de coupe est de 3 à 6 mm (1/8-1/4 in.) plus bas que l’arrière. Ce réglage empêche une « double coupe » qui gaspillent de la puissance et cause des extrémités d’herbe marrons.

Deuxième méthode

NOTE: Un indicateur analogique de mise à niveau en option (AM130907) est disponible auprès du concessionnaire John Deere. Il permet une mise à niveau précise de l'unité de coupe en mesurant son assiette au niveau des extrémités des lames.

1. Vérifier que la machine est garée sur une surface plate et de niveau.

2. Vérifier que les pneus sont gonflés à la pression correcte. La pression des pneus est indiquée sur le flanc du pneu.

3. Abaisser l'unité de coupe à la position de hauteur de coupe de 50 mm (2 in.).

4. Avec une règle ou un mètre gradué, mesurer le bord arrière droit ou gauche de l'unité de coupe aux points (A). Si les deux mesures ne sont pas égales, tourner l’écrou de mise à niveau (B) sur chaque bielle de relevage arrière pour régler. Répéter la procédure jusqu’à ce que les coins arrière de l'unité de coupe soient à niveau.

5. Mesurer le bord avant de l'unité de coupe directement sous le crochet de suspension du bras de traction avant au point (A).

   • Si nécessaire, tourner l’écrou du bras de traction avant (C) dans le sens antihoraire de sorte que le bord avant de l'unité de coupe soit 3-6 mm (1/8-1/4 in.) plus bas que ses coins arrière.
