Dépose et repose des garants de la machine

Dépose et pose des garants de la machine – X105 et X125

1. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section Sécurité.)

2. NOTE: Chaque fois que des garants sont déposés, nettoyer tous les débris de la surface supérieure de l'unité de coupe et du dessous de toutes les poulies avant de les reposer.

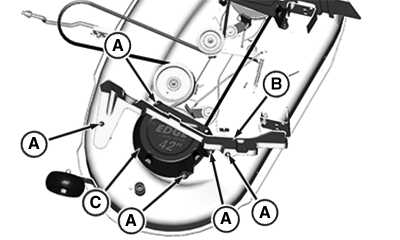

   PY21311-UN-05AUG14

   Garant côté gauche

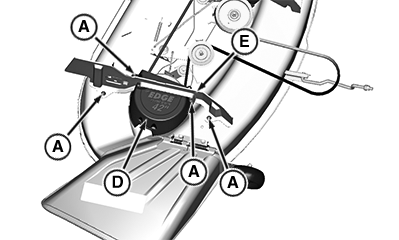

   PY21312-UN-05AUG14

   Garant côté droit

   Du côté gauche de la machine, déposer les vis (A) puis retirer le garant (B) et le protège-courroie (C).

---




3. Du côté droit de la machine, déposer les vis (A) puis retirer le garant (E) et le garant de la courroie (D).

4. Pour la pose, placer les garants sur les languettes de la machine et fixer l'ensemble avec des vis.

Dépose et pose des garants de la machine – X165

1. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section Sécurité.)

2. NOTE: Chaque fois que des garants sont déposés, nettoyer tous les débris de la surface supérieure de l'unité de coupe et du dessous de toutes les poulies avant de les reposer.

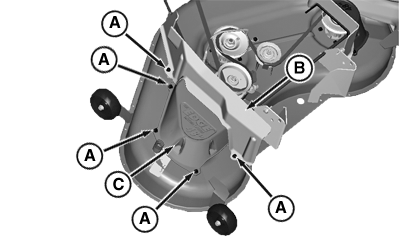

   PY20777-UN-04AUG14

   Garant côté gauche

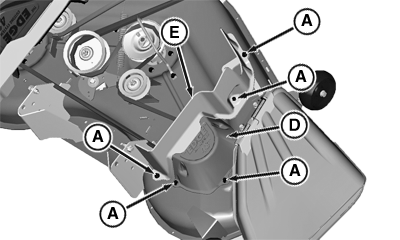

   PY20778-UN-04AUG14

   Garant côté droit

   Du côté gauche de la machine, déposer les vis (A) puis retirer le garant (B) et le protège-courroie (C).

---




3. Du côté droit de la machine, déposer les vis (A) puis retirer le garant (E) et le garant de la courroie (D).

4. Pour la pose, placer les garants sur les languettes de la machine et fixer l'ensemble avec des vis.

Dépose et pose du garant de la poulie d'entraînement du moteur

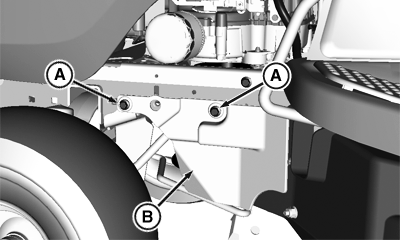

PY20732-UN-11JUL14

Garant côté gauche

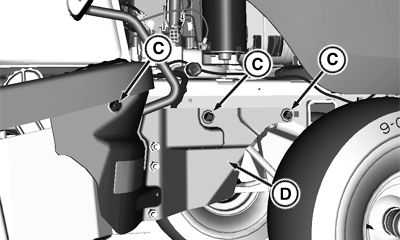

PY20733-UN-11JUL14

Garant côté droit

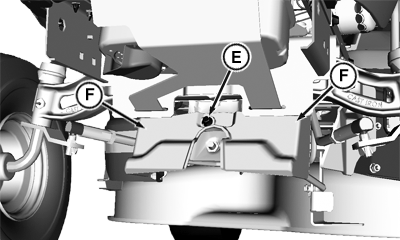

PY20734-UN-11JUL14

Garant avant

1. Retirer les vis (A) et détacher le garant gauche (B).

2. Retirer les vis (C) et détacher le garant droite (D).

3. Retirer la vis (E) et détacher le garant avant (F). Veiller à ne pas endommager les pièces.

4. Vérifier l'état des pièces et remplacer toute pièce endommagée, si nécessaire.

5. Pose : monter le garant avant (F) exactement dans la position illustrée avec la vis (E).

6. Poser le garant droit (D) et serrer la vis (C).

7. Poser le garant gauche (B) et serrer la vis (A). Serrer les vis au couple prescrit.
