Pose de l'unité de coupe

1. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section Sécurité.)

2. Mettre le levier de relevage de l'équipement en position de transport.

3. Glisser la tondeuse sous la machine.

4. Placer des blocs de bois sous chaque côté de l'unité de coupe.

5. Mettre le levier de relevage de l'équipement dans sa position la plus basse.

6.

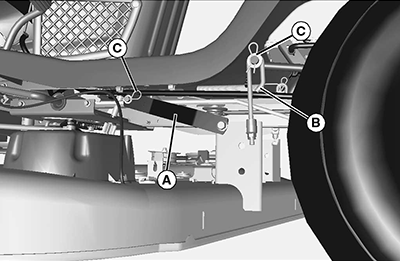

   GXAL42029-UN-04MAR13

   Fixer le bras de traction arrière (A) et la bielle de relevage réglable (B), de chaque côté, à l'aide de rondelles et de goupilles bêta (C).

---




7. IMPORTANT: Pour prévenir tout risque de dommage à l'embrayage, veiller à ce que la tige de traction avant soit correctement installée. Fixer la tige à l'aide d'une rondelle et d'une goupille bêta sur le côté gauche du support de l'unité de coupe.

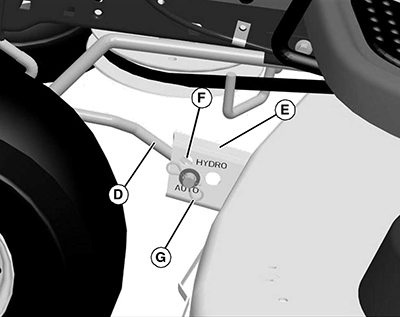

   GXAL42030-UN-04MAR13

   Unité de coupe de 107 cm (42 in) illustrée

   Poser la tige de traction avant (D) dans le support de l’unité de coupe (E) :
   • Pour les modèles X105, utiliser le trou marqué AUTO (illustré).
   • Pour tous les autres modèles, utiliser le trou marqué HYDRO (F).



---




8. Fixer la tige de traction avant avec une rondelle et une goupille bêta (G).

9. ATTENTION: Le composant est sous tension de ressort. Risque de blessures si un composant à ressort est soudainement relâché.

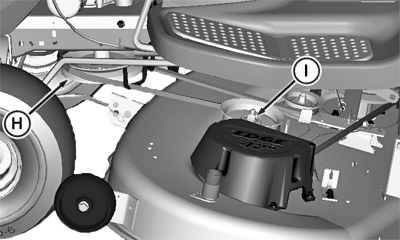

   PY20794-UN-13AUG14

   Unité de coupe de 122 cm (48 in.) illustrée sur la photo.

   Placer la courroie d’entraînement de la tondeuse sur la poulie d’entraînement du moteur (H).
   • Sur les unités de coupe de 122 cm (48 in.) : Placer une clé polygonale de 15 mm ou une douille sur l’écrou de la poulie tendeur (I) et le faire tourner dans le sens horaire en déplaçant la poulie tendeur et le bras de tension vers l’avant du tracteur. Maintenir en position tout en montant les courroies sur la poulie d’entraînement.

   •

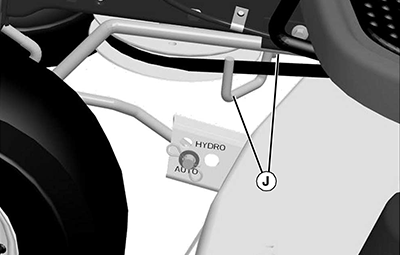

     GXAL42032-UN-04MAR13

     Sur l'unité de coupe de 107 cm (42 in.) : Veiller à ce que la courroie passe dans les deux guides de courroie (J).

   ---




---




10. Retirer les cales en bois situées des deux côtés de l'unité de coupe.

11. Sur les machines dotées d'une unité de coupe de 107 cm (42 in.) : Fixer le câble d’entraînement d’enclenchement de l’unité de coupe.

    1.

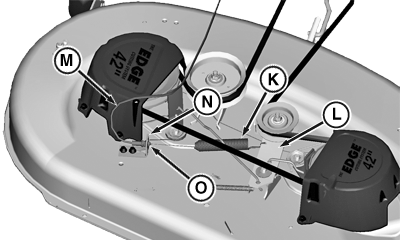

       PY20793-UN-13AUG14

       Unité de coupe de 107 cm (42 in.) uniquement

       Acheminer le câble sous la courroie de l’unité de coupe et le tirant puis fixer le ressort du câble (K) au support de la poulie tendeur (L).

    2. Tirer sur le câble (M), aligner son extrémité noire avec la fente du support (N) et le câble de déverrouillage dans la fente. Fixer avec une goupille élastique (O).

12. Mettre l'unité de coupe à niveau.

    NOTE: Remettre les garants de la machine en place.
