Entretien des lames de l'unité de coupe

ATTENTION: Les lames rotatives sont dangereuses. Avant de régler ou d'effectuer l'entretien de l'unité de coupe, procéder comme suit:

Débrancher le ou les fils de bougie ou le câble négatif (-) de la batterie pour éviter le démarrage accidentel du moteur.

Toujours porter des gants pour manipuler les lames de tondeuse ou travailler à proximité.

Dépose des lames de l'unité de coupe

1. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section Sécurité.)

2. Relever l'unité de coupe pour accéder aux lames de tondeuse. Si nécessaire, déposer de l'unité de coupe.

3. Bloquer la lame de la tondeuse avec une cale en bois pour l'empêcher de tourner.

4.

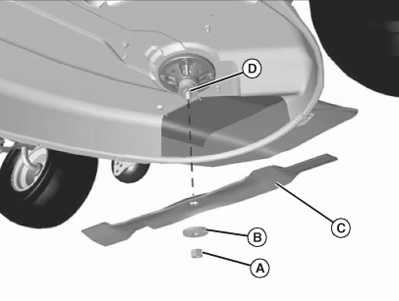

   GXAL42597-UN-19MAR13

   Desserrer et retirer l'écrou (A), la rondelle (B) et la lame (C).

---




5. Contrôler les lames ; aiguiser, équilibrer ou remplacer les lames selon le besoin.

Pose des lames de la tondeuse

1. Placer les lames de la tondeuse (C) avec le côté tranchant orienté vers le sol.

2. Aligner le trou central cannelé de la lame sur l’arbre de fusée cannelé (D) et placer la lame sur l’arbre de fusée de la tondeuse.

3. Poser une rondelle, avec le côté concave vers la lame, et poser l’écrou pour fixer la lame sur l’arbre de fusée cannelé.

4. Bloquer la lame de la tondeuse avec une cale en bois pour l’empêcher de tourner et serrer l’écrou :

5. À l’aide d’une douille de 15/16 pouce, serrer l’écrou de lame de 5/8 pouce au couple prescrit.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Écrou de lame de l'unité de coupe	Couple de serrage	88 N.m (65 lb-ft)
