Vidange de l'huile moteur et remplacement du filtre

IMPORTANT: Vidanger l'huile plus fréquemment si le véhicule est utilisé dans des conditions extrêmes:

  • Conditions très poussiéreuses.
  • Utilisation fréquente à bas régime ou basse vitesse.
  • Trajets courts et fréquents.

  1. Faire tourner le moteur pour réchauffer l'huile.

  2. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section SÉCURITÉ.)

  3. Lever le capot moteur.

  4. Retirer les panneaux de fermeture (suivant équipement).

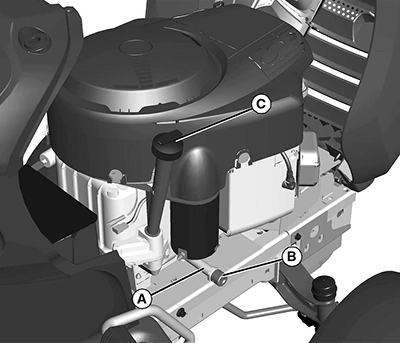

  5. GXAL42009
    GXAL42009-UN-04MAR13

    Moteur bicylindre illustré

    Placer un récipient sous le robinet de vidange (A).


  6. Tourner et retirer le bouchon de vidange (B) et vidanger l'huile dans un bac de vidange. Laisser toute l’huile s'écouler.

  7. Retirer la jauge d'huile (C).

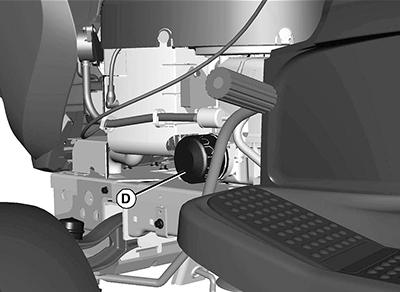

  8. GXAL42010
    GXAL42010-UN-04MAR13

    Moteur bicylindre illustré

    Remplacer le filtre à huile (D).

    1. Essuyer la saleté autour du filtre à huile.

    2. Placer un bac de vidange ou un entonnoir sous le plateau du filtre.

    3. Déposer l’ancien filtre et le joint du filtre et les mettre au rebut correctement. Essuyer tout déversement d'huile.

    4. Enduire le joint du filtre neuf d'une fine couche d'huile moteur propre.

    5. Installer le filtre à huile neuf en tournant le filtre vers la droite (sens horaire) jusqu’à ce que le joint en caoutchouc touche la base du filtre. Serrer le filtre d’un demi-tour supplémentaire.


  9. Poser le bouchon de vidange.

  10. IMPORTANT: Ne pas trop remplir. Le remplissage excessif peut causer de la fumée, un démarrage difficile, l’encrassement de la bougie et la saturation d’huile du filtre à air.

    Ajouter de l'huile pour que le niveau atteigne le repère FULL (plein) de la jauge, sans le dépasser. Utiliser approximativement la quantité d'huile indiquée dans la section Caractéristiques. Ne pas trop remplir.

  11. Installer la jauge d'huile.

  12. Démarrer et laisser tourner le moteur pour vérifier qu'il n'y a pas de fuites. Arrêter le moteur. Remédier à toute fuite avant l'utilisation.

  13. Vérifier le niveau d'huile. Faire l'appoint d'huile si nécessaire.

  14. Poser les panneaux de fermeture et le capot moteur inférieur.

JS86122,00003B2-28-20140812
