Zones à nettoyer

Les principaux emplacements devant être inspectés et nettoyés sur la machine sont les suivants (voir la section Autocollants de sécurité) :

1.

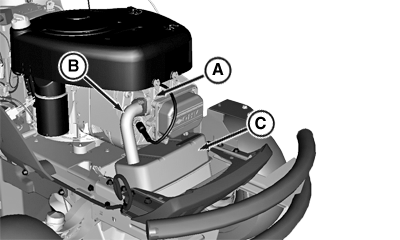

   PY20785-UN-13AUG14

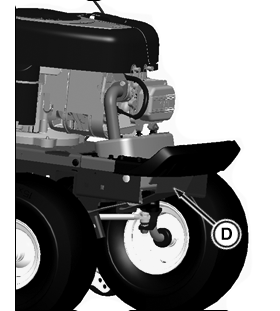

   PY19196-UN-27JAN14

   Modèle monocylindre illustré

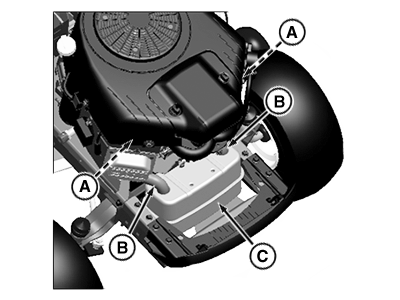

   PY19177-UN-28JAN14

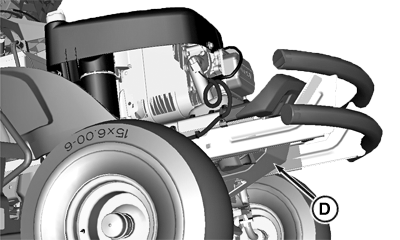

   PY20786-UN-13AUG14

   Modèle bicylindre illustré

   Collecteur d’échappement (A), tuyau de silencieux (B), silencieux (C) et garant du silencieux (D).

---




2.

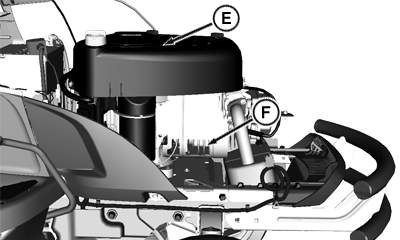

   PY20787-UN-13AUG14

   Modèle monocylindre illustré

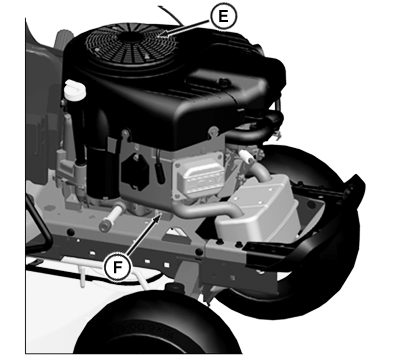

   PY19179-UN-23JAN14

   Modèle bicylindre illustré

   Crépines d'aspiration d'air (E), ailettes de refroidissement (F) et refroidisseur d’huile (suivant équipement).

---




3.

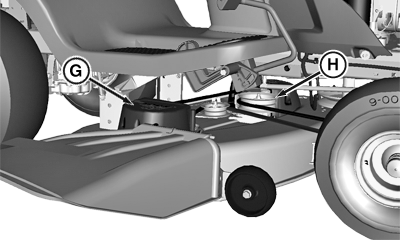

   PY20788-UN-13AUG14

   Au-dessus de l'unité de coupe, au-dessous des garants (G), notamment la fusée (H) et à proximité des courroies.

---




4.

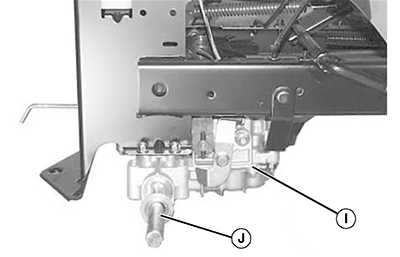

   GXAL41972-UN-04MAR13

   Illustré avec la roue déposée

   Sur la transmission (I) et l'arbre de transmission (J), ou à proximité.

---




5.

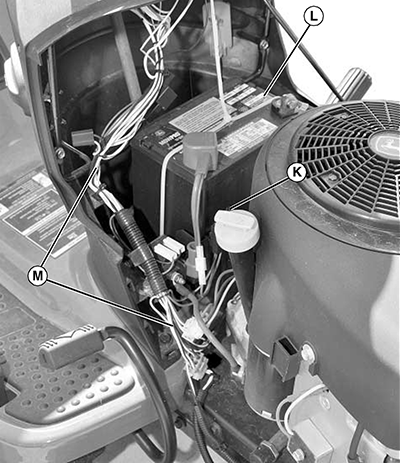

   GXAL41973-UN-04MAR13

   Au-dessous du panneau latéral gauche, près du bloc-fusibles (K), et tous les câbles, notamment les câbles de batterie (L) et les faisceaux associés (M).

---
