Remplacement de la courroie d’entraînement de la tondeuse (unité de coupe de 107 cm [42 in.])

1. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section SÉCURITÉ.)

2. Déposer l'unité de coupe. (Voir « Dépose de l'unité de coupe » dans la section Entretien de la tondeuse.)

3. Déposer la courroie d'entraînement.

   1.

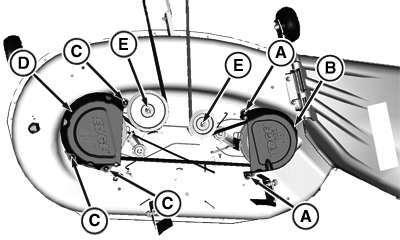

      PY20797-UN-13AUG14

      Retirer les deux vis d'assemblage et la protection de la courroie sur la fusée (A).

   2. Déposer les trois vis et le garant de courroie (B).

   3. Desserrer les poulies (C) et les garants de courroie (D).

   4. Déposer la courroie de la tondeuse.

4. Contrôler l'état d'usure et de détérioration de la courroie et la remplacer si nécessaire.

5. Nettoyer la surface supérieure de l'unité de coupe et des poulies.

6. Poser la courroie sur l'unité de coupe, comme illustré. S'assurer que la courroie est dans la gorge de chaque poulie et dans les guide de courroie (D).

7. Serrer les poulies au couple prescrit.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Couple de serrage de vis de poulie de fusée	Couple de serrage	47 N.m (35 lb-ft)

8. Reposer les deux garants de courroie, dans le sens inverse de la dépose.

9. Poser l'unité de coupe. (Voir « Pose de l'unité de coupe » dans la section Entretien de la tondeuse.)

10. Si nécessaire, régler la tension de courroie de la tondeuse et les freins de fusée.
