Remplacement de la courroie d’entraînement de la tondeuse (unité de coupe de 122 cm [48 in.])

1. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section Sécurité.)

2. Déposer l'unité de coupe. (Voir « Dépose de l'unité de coupe » dans la section Entretien de la tondeuse.)

3.

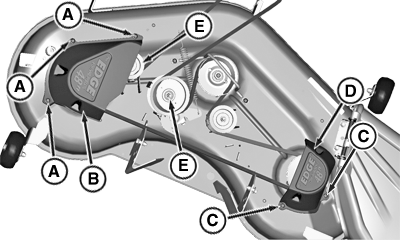

   PY20796-UN-13AUG14

   Déposer les cinq vis (A et C) et les garants de courroie gauche et droit (B et D).

---




4. Déposer la courroie d'entraînement.

   1. Déposer les vis (F) et le guide-courroie (G).

   2. Desserrer les poulies (E) du côté gauche.

   3. Déposer la courroie de la tondeuse.

5. Contrôler l'état d'usure et de détérioration de la courroie et la remplacer si nécessaire.

6. Nettoyer la surface supérieure de l'unité de coupe et des poulies.

7. Poser la courroie sur l'unité de coupe, comme illustré. Vérifier que la courroie est bien positionnée dans la gorge de chaque poulie.

8. Serrer les poulies au couple prescrit.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Couple de serrage de vis de poulie de fusée	Couple de serrage	47 N.m (35 lb-ft)

9. Poser le guide-courroie et les garants de courroies.

10. Poser l'unité de coupe.
