Puhdistettavat alueet

Koneen pääasialliset tarkastettavat ja puhdistettavat alueet (tutustu osaan "Varoitustarrat"):

1.

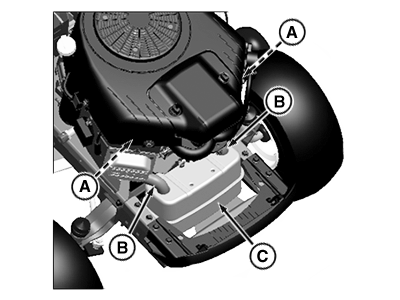

   PY19177-UN-28JAN14

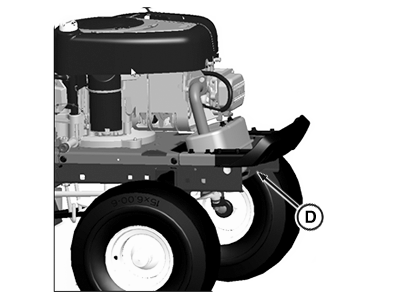

   PY19178-UN-23JAN14

   Pakoputkisto (A), äänenvaimentimen putki (B), äänenvaimennin (C) ja äänenvaimentimen suojus (D).

---




2.

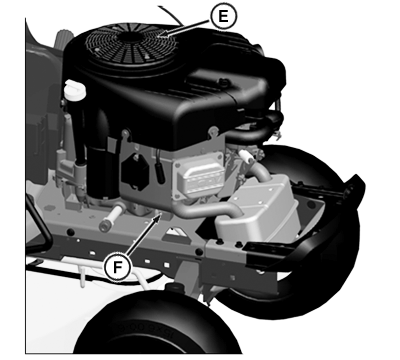

   PY19179-UN-23JAN14

   Moottorin ilmanottoaukon ritilät (E), jäähdytysrivat (F) ja öljynlauhdutin (jos varusteena).

---




3.

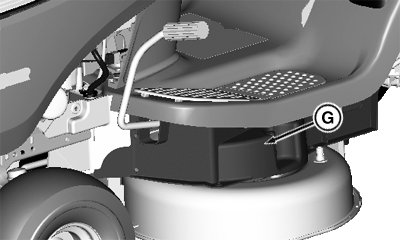

   PY20094-UN-11JUL14

   Kuvassa vasen puoli

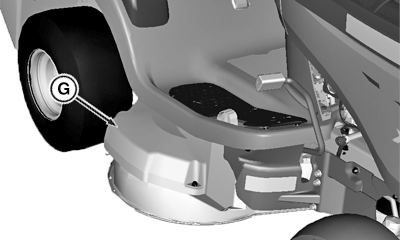

   PY20096-UN-13AUG14

   Kuvassa oikea puoli

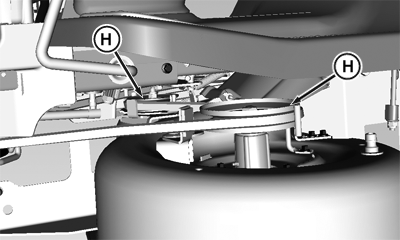

   PY20097-UN-11JUL14

   Leikkurin kannen päältä, suojien alta (G), mukaan lukien akselitappi (H) ja hihnat.

---




4.

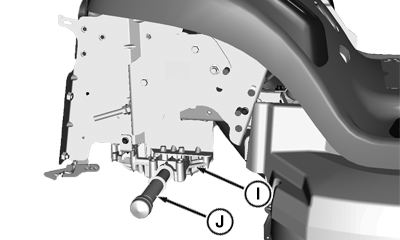

   PY20098-UN-11JUL14

   Kuvassa pyörä poistettuna

   Vaihteisto (I) ja voimansiirto (J) sekä niiden läheiset alueet.

---




5.

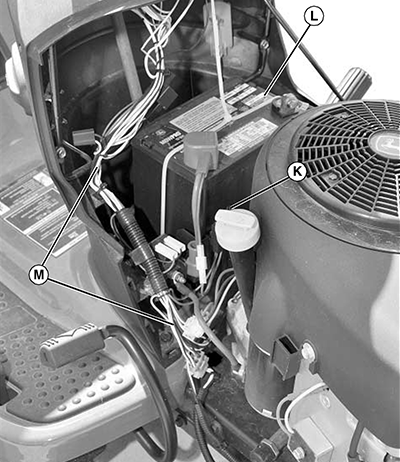

   GXAL42075-UN-04MAR13

   Vasemman sivupaneelin alta sulakerasian (K) läheltä, sekä kaikki johdot, mukaan lukien akku (L) ja siihen liittyvät johtosarjat (M).

---
