Asenna ruohonkerääjä

syöttösuppilon osat

PY20099-UN-04AUG14

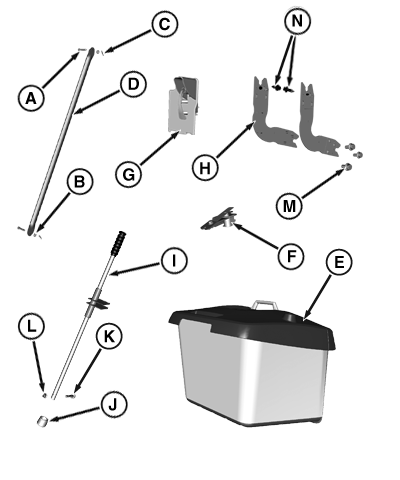

Lkm	Kuvaus
4	Tappi, kannallinen, M6x30 (A)
4	Aluslevy, 6,5 mm (B)
4	Saksisokka (C)
2	Tukiputki (D)
1	Syöttösuppiloasennelma (E)
1	Kytkinasennelma, syöttösuppilo (F)
1	Syöttösuppilon täyttövipukokoonpano (G)
2	Syöttösuppilon tukivarsi (H)
1	Kahva, tyhjennys (I)
1	Muovitulppa (J)
1	Ruuvi M6x35 (K)
1	Lukkomutteri (L)
6	Kuusiokantaruuvi M10X1.5 (M)
2	Ruuvi M8x1.25x20 (N)

Syöttösuppilon asennelma

1.
   GXAL42078-UN-04MAR13

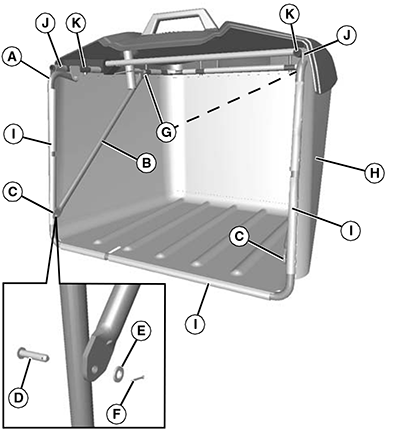

   Taita saranaputki (A) alas kuten kuvassa.

---




2. Asenna kaksi tukiputkea (B) (yksi kummallekin puolella) ja kiinnitä alapuolelta (C) kahdella kannallisella M6x30-tapilla (D), 6,5 mm aluslevyillä (E) ja sokilla (F).

3. Kiinnitä tukiputket yläpuolen tappeihin (G) 6,5 mm aluslevyillä (E) ja sokilla (F).

4. Käännä syöttösuppiloasennelmaa niin, että alapuoli on ylöspäin ja avaa ruohonkeruupussi (H) avoimeen asentoon. Napsauta ruohonkeruupussin pidikkeet (I) runkoputkiasennelman kolmelle puolelle.

5.

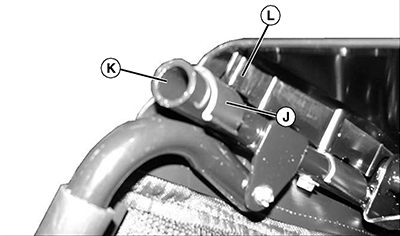

   GXAL42079-UN-04MAR13

   Paina ruohonkeruupussin pidikkeet (J) ylemmän putken (K) etupäähän, ja liu’uta hieman taaksepäin syöttösuppilon yläosan (L) alle.

---




6.

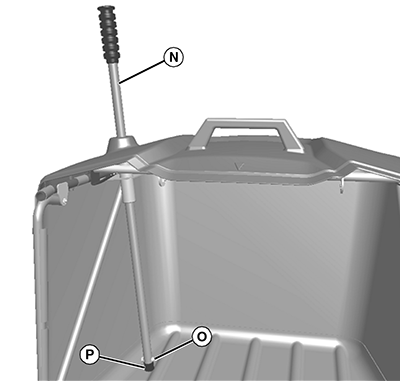

   GXAL42081-UN-04MAR13

   Käännä syöttösuppiloasennelma pystyasentoon ja asenna tyhjennyskahva (N) syöttösuppiloasennelmaan. Asenna M6x35-pultti (O) ja M6-lukkomutteri tyhjennyskahvan päähän. Asenna muovikorkki (P) kahvan päähän.

---

Asenna syöttösuppilo

PY20709-UN-11JUL14

PY20710-UN-11JUL14

Kuvassa vasen puoli

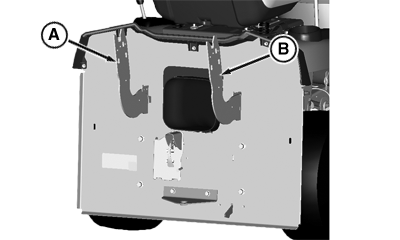

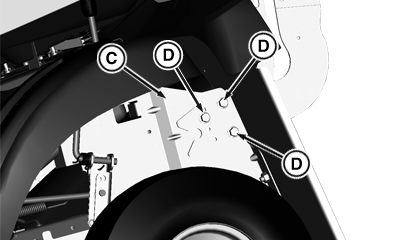

1. Asenna vasen (A) ja oikea (B) syöttösuppilon varsi RDRC:n takarunkoon (C) laitteistolla (D) kuvan mukaisesti.

   Kohde	Mittaus	Ohjepituus
   Syöttösuppilon varren perussäätö	Mitta	357 mm (14 in.)

2.
   PY21602-UN-20AUG14

   Kuvassa oikea puoli

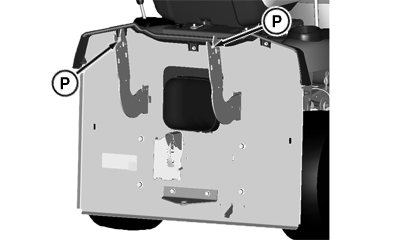

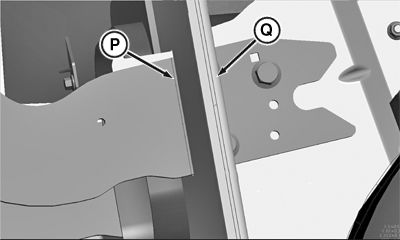

   Asenna varret oikeaan asentoon kohdistamalla varsien viiva (P) takalevyyn (Q).

---




3.

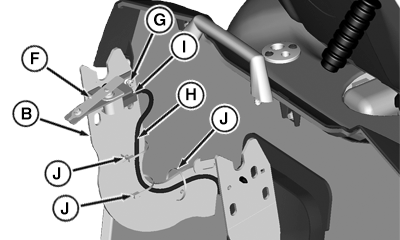

   PY20711-UN-11JUL14

   Asenna syöttösuppilon kytkinasennelma (F) vasempaan syöttösuppilon tukivarteen (B), kuten kuvassa, M6x20-lukkopultilla ja M6-lukkomutterilla (G).

---




4. Reititä johtosarjat (H) syöttösuppilon tuen ylitse kuten kuvassa ja yhdistä kytkimeen (I). Kiinnitä johtosarja kolmesta kohtaa (J) kolmella nippusiteellä.

5.
   PY21310-UN-04AUG14

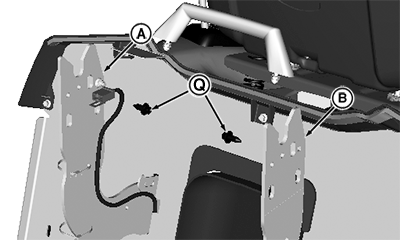

   Asenna nivelen pysäytysruuvi (Q) vasempaan syöttösuppilon tukivarteen (A) ja oikeaan syöttösuppilon tukivarteen (B).

---




6.

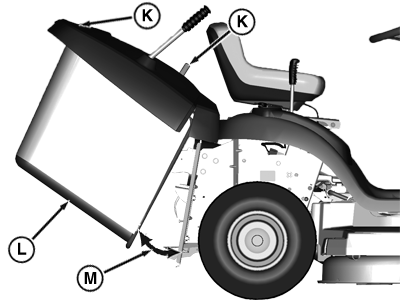

   PY20712-UN-11JUL14

   Kohota syöttösuppiloasennelma (L) kahdella kahvalla (K) ja jätä syöttösuppiloasennelma avoimeksi noin 20° kulmaan (M).

---




7. TÄRKEÄÄ: Varmista, että nuolet ovat kohdistettuina ennen kuin suljet syöttösuppiloasennelman. Kone ja/tai syöttösuppilo voi vaurioitua, jos nuolet eivät ole kohdistettuina.


   PY20729-UN-11JUL14


   PY20710-UN-11JUL14

   Kuvassa vasen puoli


   PY20728-UN-11JUL14

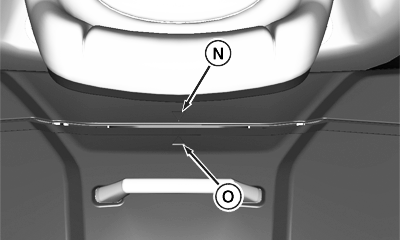

   Kun syöttösuppilo on edelleen noin 20° kulmassa, tarkista, että syöttösuppilon keskinuoli (O) on kohdistettuna koneen keskinuolen (N) kanssa. Siirrä tarvittaessa syöttösuppiloa siten, että nuolet ovat kohdistettuina.
   • Jos nuolet eivät ole kohdistettuina, irrota syöttösuppilo ja käännä tukivarsia niin, että nuolet menevät kohdakkain ja määritelty etäisyys säilyy (E). Kiristä tukivarsien kiinnitysosat (D) ohjeiden mukaan. Asenna syöttösuppilo takaisin tukivarsien päälle noin 20° kulmaan, työnnä syöttösuppiloa eteenpäin tukivarsien niveliin, ja varmista, että nuolet ovat kohdistettuina. Toista säätötoimenpiteet tarvittaessa.

     Kohde	Mittaus	Ohjepituus
     Syöttösuppilon varren perussäätö	Mitta	357 mm (14 in.)

     Kohde	Mittaus	Ohjepituus
     Syöttösuppilon tukivarren kiinnitysosat	Kiristystiukkuus	65 Nm (48 lb-ft)




---




8. Sulje syöttösuppiloasennelma.

9. Avaa ja sulje syöttösuppilo ja tarkista liike. Varmista, että syöttösuppiloa ei voi irrottaa koneesta kun se on avoimessa asennossa. Säädä tarvittaessa.

10. Varmista, että voimanotto toimii kun syöttösuppilo on asennettuna eikä toimi silloin, kun syöttösuppilo on pois. Kun syöttösuppilo on pois, syöttösuppilo täynnä -valon pitäisi syttyä kojelaudassa.
