Koneen suojusten irrotus ja asennus

Koneen suojusten irrotus ja asennus - X115R & X135R

1. Pysäköi kone turvallisesti. (Katso kohtaa Turvallinen pysäköinti luvusta TURVALLISUUS.)

2. HUOMAA: Aina kun leikkuutason suojukset poistetaan, poista kaikki roskat leikkuutason yläpinnalta ja kaikkien pyörien alta ennen suojuksen asettamista takaisin.

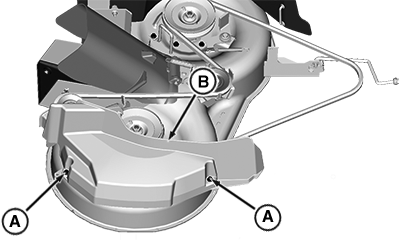

   PY21313-UN-05AUG14

   Oikeanpuoleinen suojus

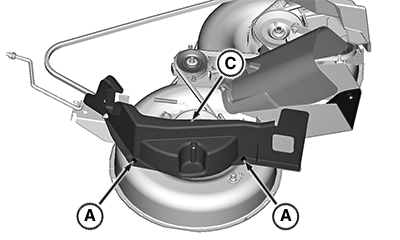

   PY21314-UN-05AUG14

   Vasemmanpuoleinen suojus

   Irrota koneen oikealta puolelta ruuvit (A) ja sen jälkeen suojus (B).

---




3. Irrota koneen vasemmalta puolelta ruuvit (A) ja sen jälkeen suojus (C).

4. Asenna suojukset asettamalla ne koneen kielekkeille ja kiristä ruuvit.

Koneen suojusten irrotus ja asennus - X155R

1. Pysäköi kone turvallisesti. (Katso kohtaa Turvallinen pysäköinti luvusta TURVALLISUUS.)

2. HUOMAA: Aina kun leikkuutason suojukset poistetaan, poista kaikki roskat leikkuutason yläpinnalta ja kaikkien pyörien alta ennen suojuksen asettamista takaisin.

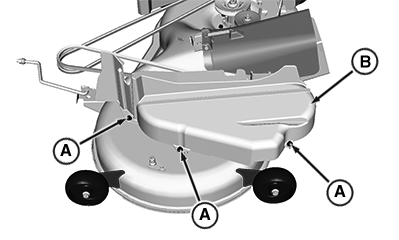

   PY21315-UN-05AUG14

   Vasemmanpuoleinen suojus

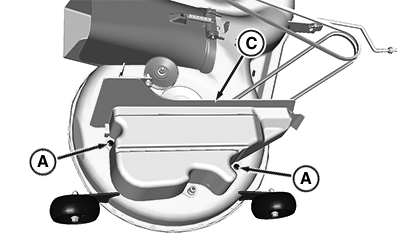

   PY21316-UN-05AUG14

   Oikeanpuoleinen suojus

   Irrota koneen vasemmalta puolelta ruuvit (A) ja sen jälkeen suojus (B).

---




3. Irrota koneen oikealta puolelta ruuvit (A) ja sen jälkeen suojus (C).

4. Asenna suojukset asettamalla ne koneen kielekkeille ja kiristä ruuvit.

Moottorin vetopyörän suojuksen irrotus ja asennus

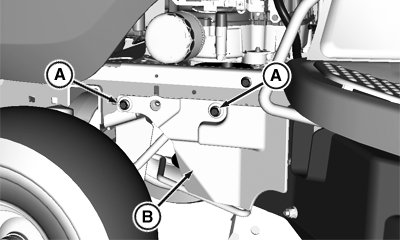

PY20732-UN-11JUL14

Vasemmanpuoleinen suojus

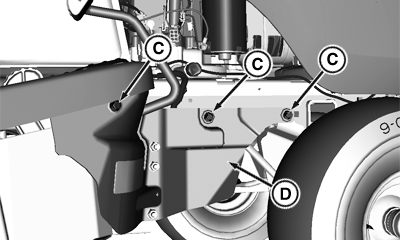

PY20733-UN-11JUL14

Oikeanpuoleinen suojus

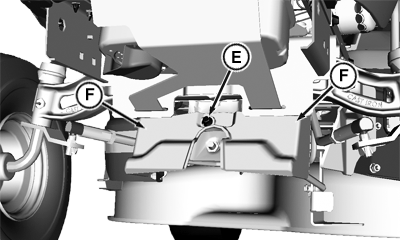

PY20734-UN-11JUL14

Etusuojus

1. Irrota ruuvit (A) ja poista vasemmanpuoleinen suojus (B).

2. Irrota ruuvit (C) ja poista oikeanpuoleinen suojus (D).

3. Irrota ruuvi (E) ja poista etusuojus (F). Varo osien vaurioitumista.

4. Tarkasta osan kunto ja vaihda vaaditut osat tarvittaessa.

5. Asenna etusuojus (F) tarkoilleen ruuvin (E) osoittamaan kohtaan.

6. Asenna oikea suojus (D) ja kiristä ruuvi (C).

7. Asenna vasen suojus (B) ja kiristä ruuvi (A). Kiristä ruuvit ohjearvoon.
