Leikkuutason irrotus

1. Pysäköi kone turvallisesti. (Katso kohtaa Turvallinen pysäköinti luvusta TURVALLISUUS.)

2. Aseta lisälaitteen nostovipu alimpaan asentoon.

3. Poista leikkaustason oikea ja vasen suojus. (Katso koneen suojusten irrotus- ja asennusohjeet osasta HUOLTO – LEIKKURI).

4. Poista moottorin hihnapyörien suojukset.

5.

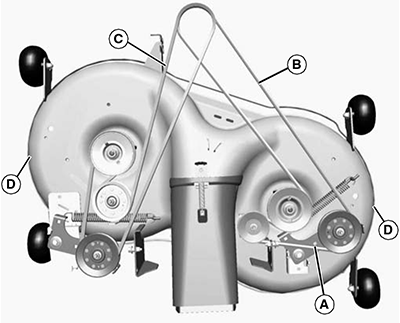

   GXAL42133-UN-04MAR13

   107 cm (42 in) leikkuutaso

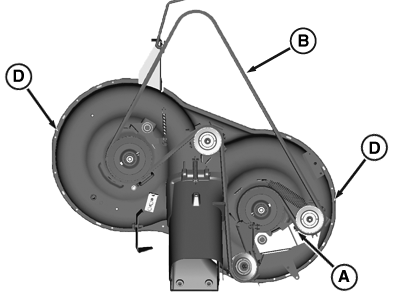

   PY20724-UN-11JUL14

   92 cm (36 in) leikkuutaso

   Työnnä 10 mm (3/8 tuuman) työkalu oikean välipyörän kannakkeen neliömäiseen reikään (A). Poista vetohihnan (B) kireys ja poista hihna moottorin hihnapyörästä.

---




6. 107 cm (42 in) leikkutasolle toista aikaisempi vaihe irrottaaksesi vasemman vetohihnan (C) moottorin hihnapyörästä.

7. Nosta leikkuutasoa kaksi pykälää lisälaitteen nostovivulla ja aseta puupalikat leikkuutason molemmille puolille (D).

8. Aseta lisälaitteen nostovipu alimpaan asentoon niin, että leikkuutaso tulee puupalojen päälle.

9.

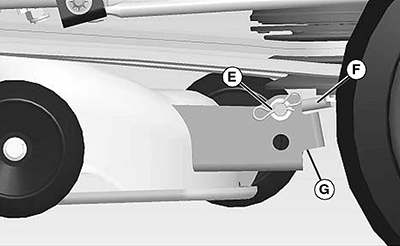

   GXAL42135-UN-04MAR13

   Irrota jousisokka ja aluslevy (E) ja etummainen vetotanko (F) leikkaustason kannattimesta (G).

---




10. HUOMIO: Sormet voivat jäädä puristuksiin leikkurin nostovarsien väliin. Nostovarret ovat jousikuormitteiset ja voivat palautua leikkuutason irrotuksen jälkeen.

    Lukitse nostovipu, ennen kuin irrotat sokan leikkuutason poistamiseksi.

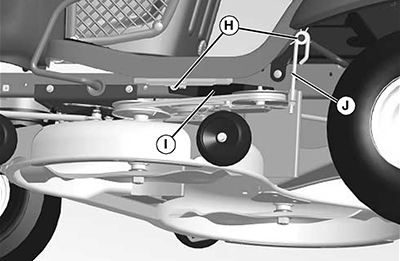

    GXAL42136-UN-04MAR13

    Irrota jousisokat ja aluslevyt (H) ja irrota takimmainen vetovarsi (I) ja säädettävät nivelet (J) kummaltakin puolelta.

---




11. Poista puupalat leikkaustason kummaltakin puolelta.

12. Paina leikkaustason yläputki täysin alas ja työnnä leikkaustaso ulos koneen alta.

13. Ennen kuin käytät konetta ilman leikkaustasoa:

    • Asenna koneeseen moottorin hihnapyörä ja leikkaustason suojukset.
    • Irrota etummainen vetovarsi koneesta ja kiinnitä se leikkaustasoon säilytettäväksi.
