Leikkuutason asennus

1. Pysäköi kone turvallisesti. (Katso kohtaa Turvallinen pysäköinti luvusta TURVALLISUUS.)

2. Aseta lisälaitteen nostovipu korkeimpaan nostoasentoon.

3.

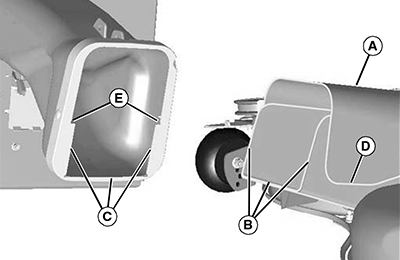

   GXAL42137-UN-04MAR13

   Paina leikkuutason yläputkea (A) ja työnnä tasoa koneen alle, kunnes se on keskellä.

---




4. Vieritä taso takaosaan ja kytke tason alaputki (B) takaputken pään alaosaan (C).

5. Kohdista tason yläputken alareunat (D) takapoistoputken päässä oleviin sivuloviin (E) ja vieritä tasoa takaosaan päin, kunnes tason ylä- ja alaputki ovat täysin takaputken pään sisällä.

6. HUOMAA: Tason yläputki on asennettava traktorin suuren ensiöpoistoputken (F) sisään.

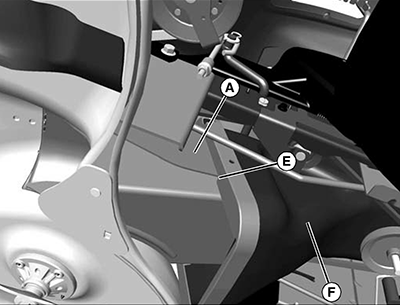

   GXAL42138-UN-04MAR13

   Koneen alta katsottaessa.

   Liu’uta tasoa taaksepäin 25-75 mm (1 - 3 in) verran, jotta tason poistoputket voidaan viedä traktorin poistokouruun. Varmista, että tason yläputki (A) on takapoistoputken päässä olevien lovien (E) päällä.

---




7. Aseta puupalikat leikkuutason alle kummallekin puolelle.

8. Aseta lisälaitteen nostovipu alimpaan asentoon.

9.

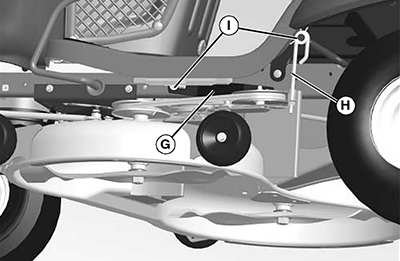

   GXAL42139-UN-04MAR13

   Kiinnitä leikkuutason kummankin puolen takavetovarsi (G) ja säädettävä takanivel (H) aluslevyillä ja jousisokilla (I).

---




10. TÄRKEÄÄ: Jotta vältät kytkinvauriot, varmista, että etummainen vetotanko on oikein asennettu. Kiinnitä tanko aluslevyllä ja jousisokalla leikkuutason kannattimen vasemmalle puolelle.

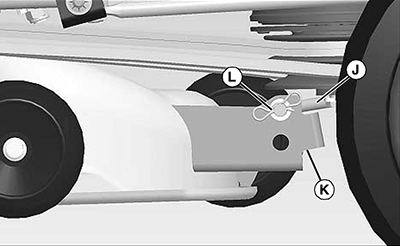

    GXAL42140-UN-04MAR13

    Asenna etummainen vetotanko (J) leikkuutason kannattimeen (K) ja kiinnitä se aluslevyllä ja jousisokalla (L) kannattimen oikealle puolelle kuvatulla tavalla.

---




11. Poista puupalikat leikkuutason kummaltakin puolelta.

12. HUOMIO: Osa on jousikuormitteinen ja jännityksessä. Jos jousikuormitteinen osa vapautetaan äkkiä, seurauksena voi olla vamma.

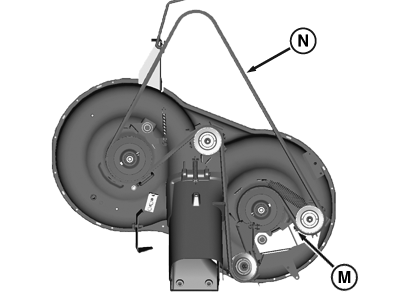

    PY20725-UN-11JUL14

    92 cm (36 in) leikkuutaso

    92 cm (36 in.) tasolle, aseta 3/8 tuuman vetopään työkalu oikean välipyörän kannakkeen neliömäiseen reikään (M). Pyöritä välipyörän kannaketta vastapäivään ja asenna vetohihna (N) moottorin alahihnapyörään. Vapauta työkalu ja kiristä hihnaa.

---




13.

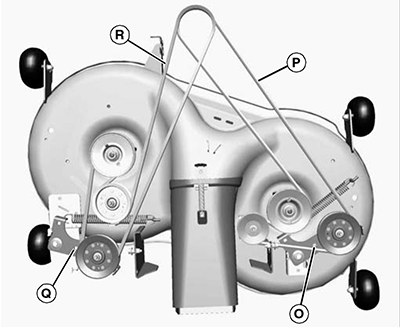

    GXAL42142-UN-04MAR13

    107 cm (42 in) leikkuutaso

    107 cm (42 in) tasoille, aseta 3/8 tuuman vetopään työkalu oikean välipyörän kannakkeen neliomäiseen reikään (O). Pyöritä välipyörän kannaketta vastapäivään ja asenna vetohihna (P) (oikea puoli ainoastaan 107 cm tasolle) moottorin ylähihnapyörään. Vapauta työkalu ja kiristä hihnaa.

---




14. 107 cm (42 in) tasolle, aseta 3/8 tuuman vetopään työkalu vasemman välipyörän kannakkeen neliömäiseen reikään (Q). Pyöritä välipyörän kannaketta vastapäivään ja asenna vasen vetohihna (R) moottorin ylähihnapyörään. Vapauta työkalu kannakkeen kiristämiseksi.

15. Asenna moottorin hihnapyörien suojukset. (Katso koneen suojusten irrotus- ja asennusohjeet osasta HUOLTO – LEIKKURI).

16. Vaaita leikkuutaso.

17. Aseta lisälaitteen nostovipu alimpaan asentoon.

18. Asenna leikkaustason oikea ja vasen suojus.
