Ruohonleikkurin vetohihnojen vaihto

1. Pysäköi kone turvallisesti. (Tutustu kohtaan "Turvallinen pysäköinti" osassa TURVALLISUUS).

2. Aseta lisälaitteen nostovipu alimpaan asentoon.

3. Poista leikkaustason oikea ja vasen suojus. (Katso koneen suojusten irrotus- ja asennusohjeet osasta HUOLTO – LEIKKURI).

4. Poista moottorin hihnapyörien suojukset.

5.

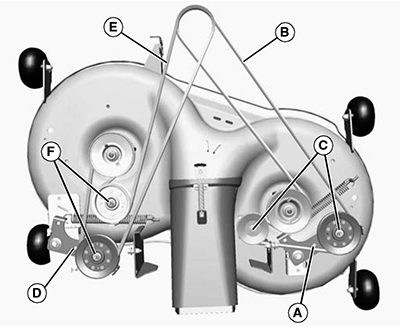

   GXAL42143-UN-04MAR13

   107 cm (42 in) leikkuutaso

   Irrota ruohonleikkurin vetohihnat 107 cm (42 in) tasosta:

   1. Työnnä 3/8 tuuman työkalu oikean välipyörän kannakkeen neliömäiseen reikään (A). Kierrä välipyörän kannaketta vastapäivään ja poista oikean vetohihnan (B) kireys ja poista hihna moottorin hihnapyörästä.

   2. Löysää kahden hihnapyörän (C) mutterit.

   3. Irrota oikea vetohihna (B) leikkaustasosta.

   4. Työnnä 3/8 tuuman työkalu vasemman välipyörän kannakkeen neliömäiseen reikään (D). Kierrä välipyörän kannaketta vastapäivään ja poista oikean vetohihnan (E) kireys ja poista hihna moottorin hihnapyörästä.

   5. Löysää kahden hihnapyörän (F) mutterit.

   6. Irrota vasen vetohihna (E) leikkaustasosta.

---




6.

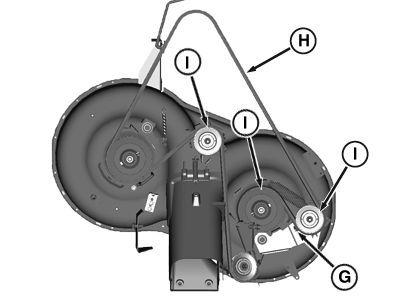

   PY20726-UN-11JUL14

   92 cm (36 in) leikkuutaso

   Irrota ruohonleikkurin vetohihna 92 cm (36 in) tasosta:

   1. Työnnä 3/8 tuuman työkalu oikean välipyörän kannakkeen neliömäiseen reikään (G). Pyöritä välipyörän kannaketta vastapäivään, poista vetohihnan (H) kireys ja poista hihna moottorin hihnapyörästä.

   2. Löysää kolmea hihnapyörää (I) kiinni pitävät mutterit.

   3. Irrota vetohihna (H) leikkuutasosta.

---




7. Tarkasta kummankin hihnan kulumat ja vauriot, vaihda tarvittaessa.

8. Puhdista leikkaustason yläpinta ja hihnapyörät.

9. HUOMAA: 107 cm (42 in) tasolle, leikkuutason vasen vetohihna asennetaan ensin moottorin hihnapyörään.

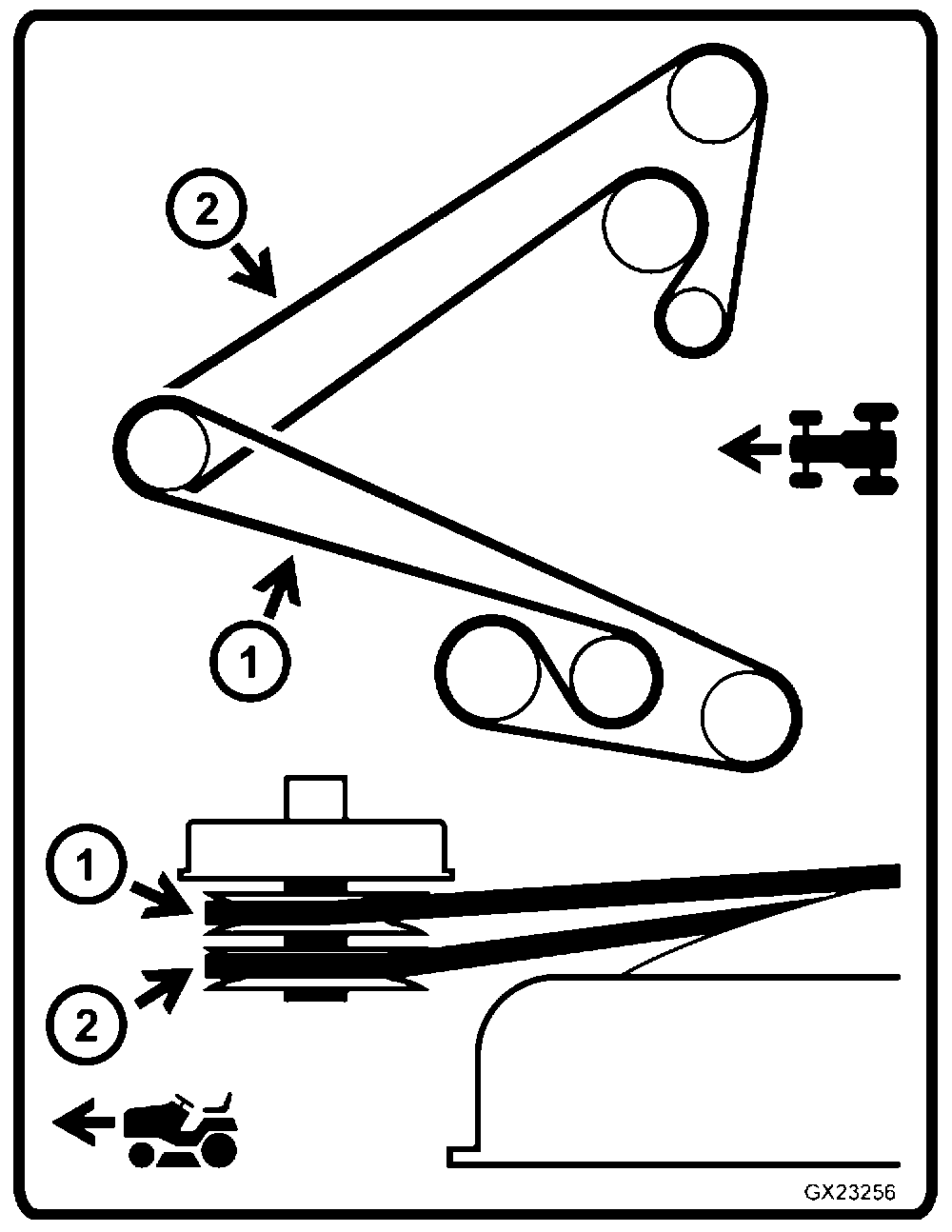

   GXAL42145-UN-04MAR13

   107 cm (42 in) leikkuutaso

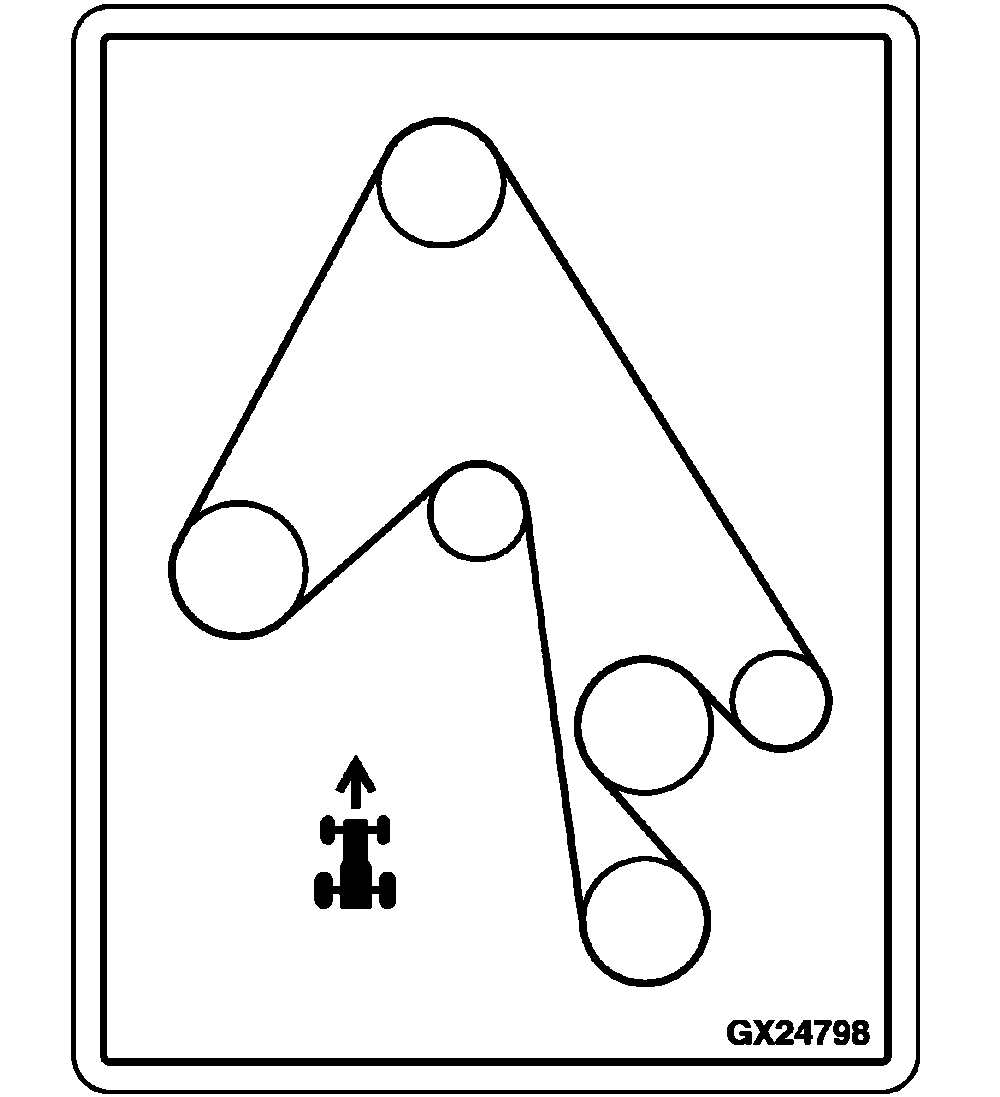

   GXAL42146-UN-04MAR13

   92 cm (36 in) leikkuutaso

   Asenna hihnat leikkaustasoon ja moottorin hihnapyöriin kuvan esittämällä tavalla. Varmista, että hihnat ovat kummankin hihnapyörän urassa ja hihnanohjainten sisällä.

---




10. Kiristä hihnapyörän mutterit annetulla vääntömomentilla.

    Kohde	Mittaus	Ohjepituus
    Leikkuutason hihnapyörän mutterit	Kiristystiukkuus	59 Nm (44 lb-ft)

11. Asenna moottorin hihnapyörien suojukset.

12. Asenna leikkaustason oikea ja vasen suojus.
