Käsikäyttöisen voimanoton kaapelin irrotus

HUOMAA: Koskee vain mallia 115R.

1. Pysäköi kone turvallisesti. (Katso kohtaa Turvallinen pysäköinti luvusta TURVALLISUUS.)

2. Poista leikkaustason oikea ja vasen suojus. (Katso koneen suojusten irrotus- ja asennusohjeet osasta HUOLTO – LEIKKURI).

   HUOMIO: Voimanoton kahvassa on jousi, joten se voi liikkua odottamattomalla tavalla. Lukitse voimanoton kahva, kun asennat tai irrotat leikkaustason.

3.

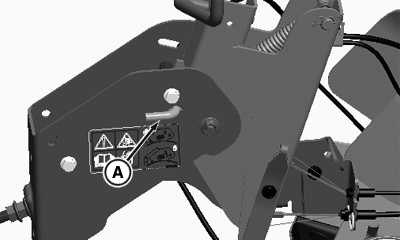

   PY20739-UN-11JUL14

   Lukitustappi

   Aseta lukitustappi (A) voimanoton kahvaan kuvan mukaisesti.

---




4.

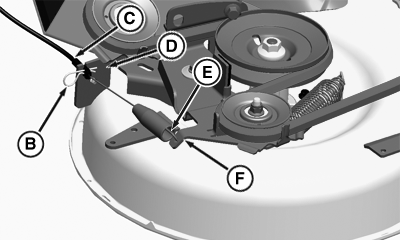

   PY20740-UN-11JUL14

   Oikea puoli

   Irrota pidike (B) ja irrota sen jälkeen johto (C) kannattimesta (D).

---




5. Irrota jousi (E) leikkuutason kannattimesta (F)

6.

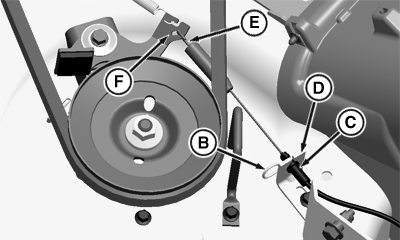

   PY20741-UN-11JUL14

   Vasen puoli

   Toista toimenpide toiselle puolelle.

---
