Suojalevyjen irrotus ja asennus (lisävaruste)

Kunkin sulkulevyn sileässä takalaipassa on kaksi kiinnityskielekettä ja kielekeaukko alhaalla etukulmassa. Kiinnityskielekkeet liukuvat pidikkeisiin koneen kopan kummallakin puolella niin, että kunkin levyn takaosa kiinnittyy paikalleen. Etupuolelta levy kiinnitetään ruuvilla ja aluslevyllä.

Levyjen irrotus:

1. Kallista konepeittoa eteenpäin.

2.

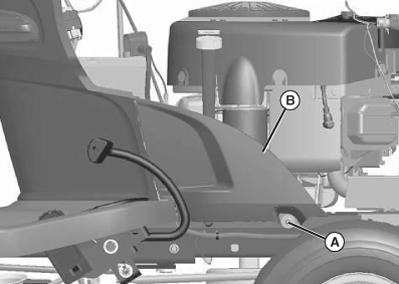

   GXAL42606-UN-19MAR13

   Oikea puoli.

   Poista ruuvi (A) ja litteä aluslevy, jotka kiinnittävät sulkulevyn (B) alemman etukulman runkoon.

---




3. Käännä sulkulevyä traktorista poispäin. Kiinnityskielekkeet liukuvat irti koneen kopassa olevista pidikkeistä.

Levyjen asennus:

1.

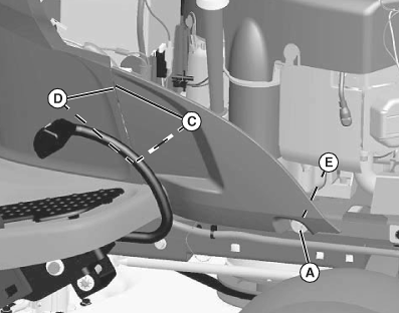

   GXAL42607-UN-19MAR13

   Oikea puoli.

   Kohdista sulkulevyjen takana olevat kiinnityskielekkeet (C) konekopan etuosassa olevien pidikkeiden (D) yläreunaan.

---




2. Asenna sulkulevyn reikään (E) aluslevy ja kiinnitysruuvi (A).

3. Laske konepeitto alas.
