Leikkuutason säätö

HUOMAA: Leikkuutason tukipyörien ei tule koskettaa maata leikkuutasoa vaaittaessa.

Ensimmäinen menetelmä

HUOMAA: Toimenpiteet on esitetty 107 cm:n (42") tasolla. 92 cm:n (36") tason menettelytapa on samanlainen.

1. Varmista, että kone on tasaisella pinnalla.

2. Pysäköi kone turvallisesti. (Tutustu kohtaan "Turvallinen pysäköinti" osassa "TURVALLISUUS".)

3. Tarkista, että renkaat on täytetty oikeaan rengaspaineeseen. Rengaspaine on merkitty renkaan sivuun.

4. Nosta leikkuutaso ylimpään asentoon

5.

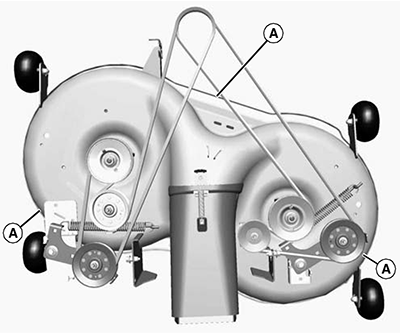

   GXAL42092-UN-04MAR13

   Aseta kolme lyhyttä 51 mm:n (2 in.) puupalikkaa leikkuutason reunojen (A) alle.

---




6. Laske leikkaustaso 65 mm:n (2,5 in.) leikkuukorkeudelle.

7. Tarkista, että leikkuutaso on tasainen ja koskettaa kevyesti kutakin kolmea puupalikkaa.

   •

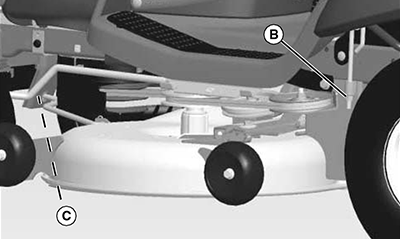

     GXAL42093-UN-04MAR13

     Jos leikkuutason takaosa ei kosketa takana olevia palikoita tai jos se lepää raskaasti palikoiden päällä, säädä takanivelistöä kiertämällä kunkin nostonivelen vaaitusmutteria (B). Kun leikkuutaso on säädetty oikein, palikoita voi siirtää helposti sisään ja ulos leikkuutason alla.

   ---

   •

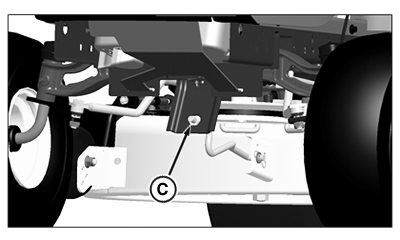

     PY19180-UN-23JAN14

     Jos leikkuutason etuosa ei kosketa kevyesti etupalikkaa, säädä etuvartta kiertämällä mutteria (C).

   ---




---




8. Nosta leikkuukorkeutta seuraavaksi korkeampaan asentoon ja poista kolme puupalikkaa.

9. Käännä etummaisen vetovarren (C) mutteria vastapäivään 1-2 kierrosta niin, että leikkuutason etuosa on annetun etäisyyden verran alempana kuin takaosa. Säätö estää "kaksoisleikkuun", jossa kuluu tehoa hukkaan ja joka aiheuttaa ruohonkorsien päiden ruskistumista.

   Kohde	Mittaus	Ohjepituus
   Leikkuutason korkeusero pituussuunnassa (etutaso alempana kuin takaosa)	Korkeus	3-6 mm (1/8-1/4")

Toinen menetelmä

HUOMAA: Valinnaisen leikkuutason asemointimitan (AM130907) saat tarvittaessa John Deere -jälleenmyyjältäsi. Se mahdollistaa leikkuutason tarkkuusvaaituksen mittaamalla leikkuutason vaakatason terien kärjistä.

1. Varmista, että kone on tasaisella pinnalla.

2. Tarkista, että renkaat on täytetty oikeaan rengaspaineeseen. Rengaspaine on merkitty renkaan sivuun.

3. Laske leikkaustaso 50 mm:n (2 in.) leikkuukorkeudelle.

4. Mittaa mittanauhalla tai viivaimella leikkuutason vasen ja oikea takareuna kohdista (A). Jos nämä kaksi mittaa eivät ole samat, säädä niitä kiertämällä kummankin takanivelen vaaitusmutteria (B). Toista sama, kunnes leikkuutason takakulmat ovat samalla tasalla.

5. Mittaa leikkuutason etureuna suoraan etuvarren ripustimen alta kohdasta (A).

   • Kierrä tarvittaessa etummaisen vetovarren mutteria (C) vastapäivään niin, että leikkuutason etureuna on annetun etäisyyden verran leikkuutason takakulmia alempana.

     Kohde	Mittaus	Ohjepituus
     Leikkuutason korkeusero pituussuunnassa (etutaso alempana kuin takaosa)	Korkeus	3-6 mm (1/8-1/4")
