Etupyöräasennelman irrotus ja asennus

Irrotus:

1. Pysäköi kone turvallisesti. (Tutustu kohtaan "Turvallinen pysäköinti" osassa "TURVALLISUUS".)

2. HUOMIO: Kone voi pudota tai luiskahtaa nostovälineistä tai tuista, jotka eivät ole riittävän turvallisia.

   • Nosta konetta turvallisella nostolaitteella, jonka nostokyky on riittävän suuri konetta varten.
   • Laske kone kannatinpukkien tai muiden tukevien kannattimien varaan ja estä pyörien liikkuminen ennen kuin aloitat huollon.



   TÄRKEÄÄ: Pane alustapukit vaihteiston tai moottorin sijaan rungon alle, kun nostat tai kannatat konetta.

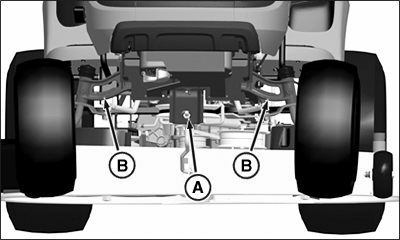

   PY19183-UN-23JAN14

   Nosta ja tue kone turvallisesti. Aseta turvallinen nostolaite eturipustinkorvakkeen pään alapuolelle kohtaan (A) ja aseta pukit tai muut vankat tuet rungon alapuolelle kummallekin puolelle kohtaan (B). Estä maahan jäävien pyörien liike, jotta kone ei pääse liikkumaan.

---




3.

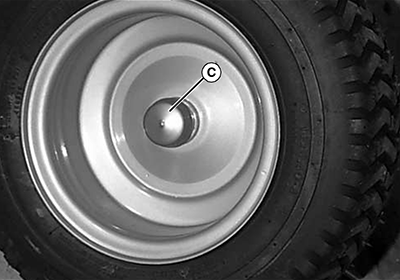

   GXAL42052-UN-04MAR13

   Poista muovisuojus (C) pyörännavan päästä.

---




4. HUOMIO: Asennetut osat ovat jousikiristyksessä. Käytä suojalaseja ja oikeita työkaluja asentaessasi ja irrottaessasi osia, joissa on jousikiristys.

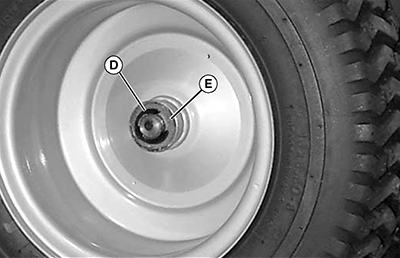

   GXAL42053-UN-04MAR13

   Irrota lukitusrengas (D) akselin päästä.

---




5. Irrota aluslevy (E) ja pyörä akselista.

6. HUOMIO: Epäasianmukainen huoltaminen voi aiheuttaa renkaan ja vanteen osien räjähdyksenomaisen erkanemisen toisistaan:

   • Älä yritä asentaa renkaita, jos sinulla ei ole tähän työhön vaadittavaa varustusta ja kokemusta.



   Vie pyörän kokoonpano valtuutettuun huoltoliikkeeseen huollettavaksi ja korjattavaksi.

Asennus

1. Rasvaa akselien ja pyörännapojen rasvanipat ilmoitetulla rasvalla.

2. Asenna pyörä ja aluslevy (E) akseliin.

3. Asenna lukkorengas (D).

4. Asenna muovisuojus (C).

5. Poista pukit ja laske kone alas turvallisesti.
