Leikkuutason tarkistus

HUOMIO: Pyörivät terät ovat vaarallisia. Ennen leikkuulaitteen säätöä tai huoltoa:

Irrota sytytystulpan johto (johdot) tai akun miinusjohto (-), jotta moottori ei voi käynnistyä tahattomasti.

Käytä aina suojakäsineitä, kun työskentelet ruohonleikkurin terien parissa tai läheisyydessä.

HUOMAA: Leikkuutason pyörien ei tule koskettaa maata leikkuutasoa tasapainotettaessa.

1. Pysäköi kone turvallisesti. (Tutustu kohtaan Turvallinen pysäköinti kappaleessa TURVALLISUUS.)

2. Täytä renkaisiin oikea ilmanpaine.

3. Siirrä ruohonleikkurin vasen nostovipu haluttuun leikkuukorkeuteen.

4. Mittaa leikkuutason vaaitus (sivusuunnassa).

   1.
      GXAL42541-UN-19MAR13

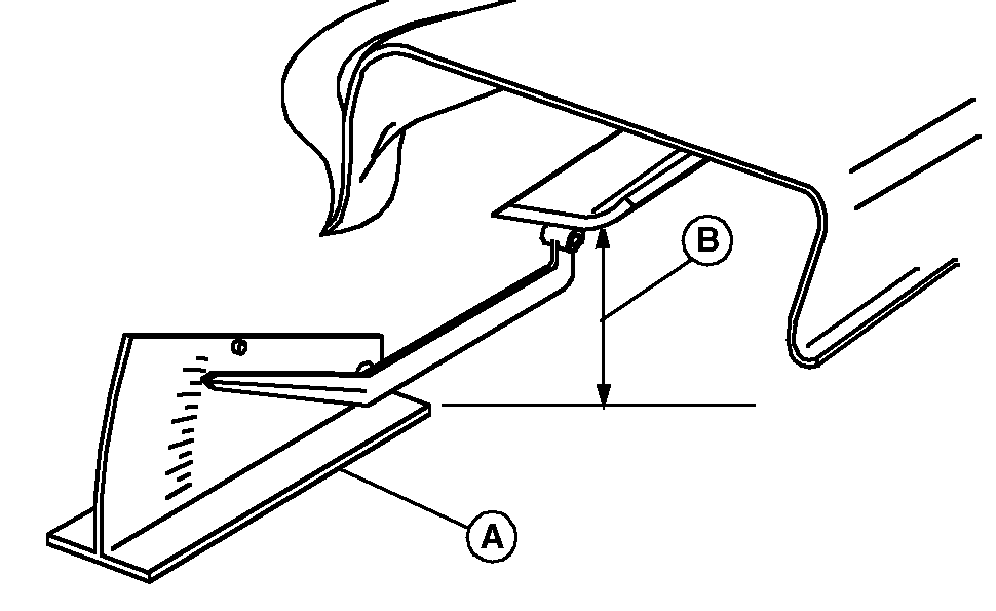

      Kätevän vaaitusmitan (A) (AM130907) saat tarvittaessa jälleenmyyjältäsi.

      Aseta leikkuuterät seuraavalla tavalla ja mittaa jokaisen terän ulkokärjen (B) ja tasaisen pinnan välinen etäisyys.

   ---




   2.
      GXAL42542-UN-19MAR13

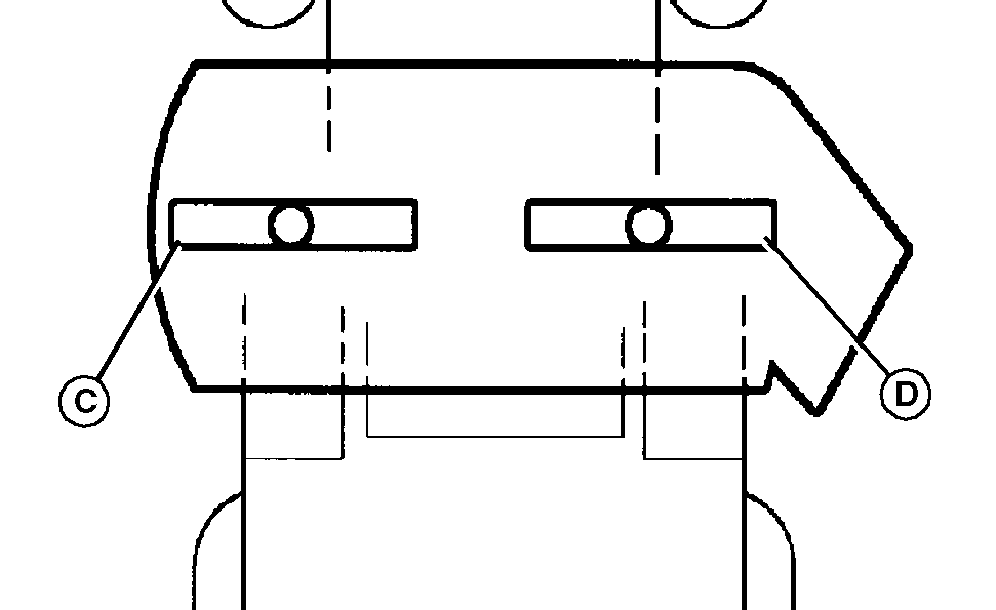

      Käännä vasenta terää (C) näytetyllä tavalla. Pidä kiinni vetohihnasta ja käännä oikeaa terää (D) kuten kuvassa. Mittaa molemmat terät. Terien mittaero ei saa ylittää 3 mm (1/8 in.).

   3. Säädä leikkuutasoa tarvittaessa.

5. Mittaa ruohonleikkurin vaaitus (pituussuunnassa).

   1.
      GXAL42543-UN-19MAR13

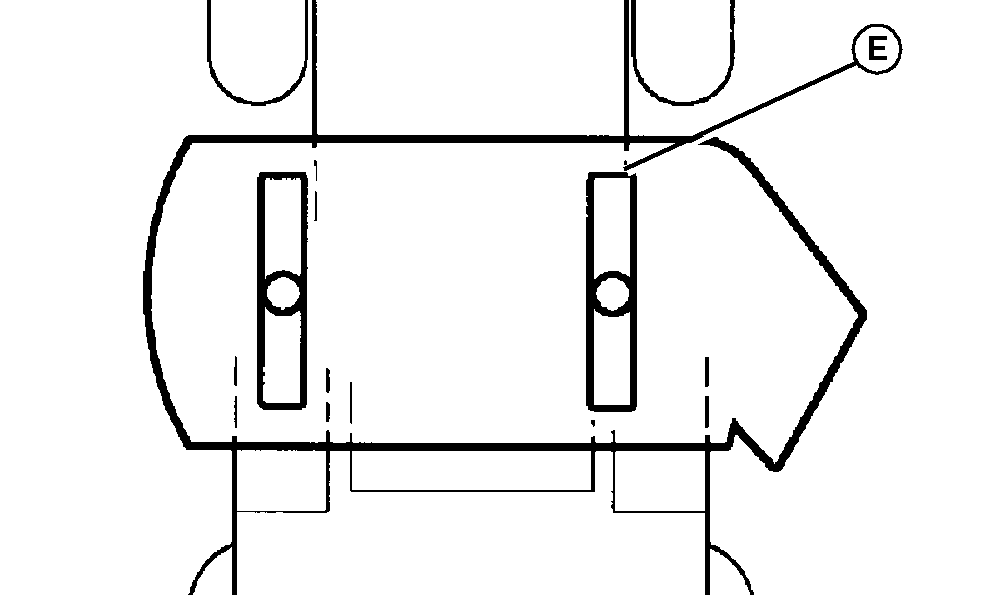

      Käännä oikeaa terää (E) niin, että terän kärki osoittaa suoraan eteenpäin.

   2. Mittaa etäisyys terän kärjestä pintaan. Mittaa molemmat terät. Etuterän kärjen täytyy olla 3-6 mm (1/8 - 1/4 in.) takaterän kärkeä alempana.

   3. Säädä leikkuutasoa tarvittaessa.
