Ruohonleikkurin terien huolto

HUOMIO: Pyörivät terät ovat vaarallisia. Ennen leikkuulaitteen säätöä tai huoltoa:

• Irrota sytytystulpan johto (johdot) tai akun miinusjohto (-), jotta moottori ei voi käynnistyä tahattomasti.
• Käytä aina suojakäsineitä, kun työskentelet ruohonleikkurin terien parissa tai läheisyydessä.

Ruohonleikkurin terien irrotus

1. Pysäköi kone turvallisesti. (Tutustu kohtaan Turvallinen pysäköinti kappaleessa TURVALLISUUS.)

2. Nosta leikkuutasoa päästäksesi käsiksi ruohonleikkurin teriin. Poista tarvittaessa leikkuutaso.

3. Kiilaa terä puupalikalla estääksesi sitä pyörimästä.

4.

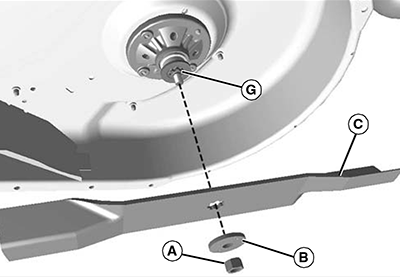

   GXAL42148-UN-04MAR13

   Löysää ja irrota mutteri (A), aluslevy (B) ja terä (C).

---




5. Tarkasta terät; teroita, tasapainota ja vaihda ne tarvittaessa.

Ruohonleikkurin terien asennus

TÄRKEÄÄ: 42-möyhennysleikkurin jokaisen terän alaosassa on oikea- ja vasenmerkinnät. Varmista, että asennat leikkuutason oikealle ja vasemmalle puolelle oikeat terät.

1. Kohdista terän uritettu keskireikä (C) uritettuun akselitappiin (G) ja aseta terä leikkurin akselitappiin niin, että leikkuureuna osoittaa maata.

2. Asenna aluslevy (B) kovera puoli terää kohti ja kiinnitä terä uritettuun akselitappiin mutterilla (A).

3. Lukitse terä puupalikalla estääksesi sitä pyörimästä ja kiristä mutteri annetulla vääntömomentilla.

   Kohde	Mittaus	Ohjepituus
   Ruohonleikkurin terän mutteri	Vääntömomentti	68 Nm (50 lb-ft)
