Takapyörän irrotus ja asennus

Irrotus

1. Pysäköi kone turvallisesti. (Tutustu kohtaan "Turvallinen pysäköinti" osassa "TURVALLISUUS".)

2. HUOMIO: Kone voi pudota tai luiskahtaa nostovälineistä tai tuista, jotka eivät ole riittävän turvallisia.

   • Nosta konetta turvallisella nostolaitteella, jonka nostokyky on riittävän suuri konetta varten.
   • Laske kone kannatinpukkien tai muiden tukevien kannattimien varaan ja estä pyörien liikkuminen, ennen kuin aloitat huollon.



   TÄRKEÄÄ: Pane kannatinpukit rungon, ei vaihteiston tai moottorin alle, kun nostat tai tuet konetta.


   GXAL42166-UN-04MAR13

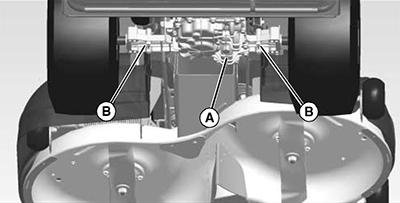

   Nosta ja tue kone turvallisesti. Aseta turvallinen nostolaite koneen keskelle vaihteiston alapuolelle kohtaan (A). Aseta pukit tai muut vankat tuet kummallekin puolelle (B) kohtaan, jossa rungon kiinnityspultit tulevat läpi. Estä maahan jäävien pyörien liike, jotta kone ei pääse liikkumaan.

---




3.
   GXAL42167-UN-04MAR13

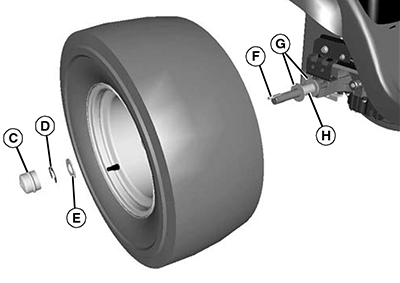

   Poista muovisuojus (C), lukitusrengas (D) ja aluslevy (E).

---




4. Irrota pyörä.

5. TÄRKEÄÄ: Älä hävitä akselin avainta. Avain on asennettava, jotta pyörät pyörivät ja kone liikkuu.

   Irrota akselin avain (F) (kuvassa vetoakselin päässä), kaksi aluslevyä (G) ja välike (H).

6. HUOMIO: Epäasianmukainen huolto voi aiheuttaa renkaan ja vanteen osien äkillisen sinkoutumisen erilleen:

   • Älä yritä asentaa renkaita, jos sinulla ei ole tähän työhön vaadittavia välineitä ja kokemusta.



   Vie pyörä valtuutettuun huoltoliikkeeseen huollettavaksi ja korjattavaksi.

Asennus

1. TÄRKEÄÄ: Älä hävitä akselin avainta. Avain on asennettava, jotta pyörät pyörivät ja kone liikkuu.

   HUOMAA: Takapyörät asennetaan niin, että venttiilit ovat ulkopuolella.

   Asenna kaksi aluslevyä (G), välike (H) ja akselin avain (F).

2. Asenna takapyörä, aluslevy (E), lukitusrengas (D) ja muovisuojus (C).

3. Poista pukit ja laske kone alas turvallisesti.
