Konepeiton irrotus ja asennus


Irrotus

HUOMIO: Kuumien pintojen koskettaminen voi aiheuttaa palovammoja. Moottori, komponentit ja nesteet ovat kuumia sen jälkeen, kun moottori on ollut käynnissä. Anna moottorin jäähtyä, ennen kuin aloitat moottorin ja komponenttien huoltamisen tai työskentelyn näiden kohteiden läheisyydessä.

TÄRKEÄÄ: Älä käytä konetta konepelti auki. Konepelti on suljettava moottorin riittävän jäähtymisen ja pakokaasujen poiston vuoksi.

  1. Pysäköi kone turvallisesti. (Tutustu kohtaan "Turvallinen pysäköinti" osassa TURVALLISUUS).

  2. Anna moottorin jäähtyä.

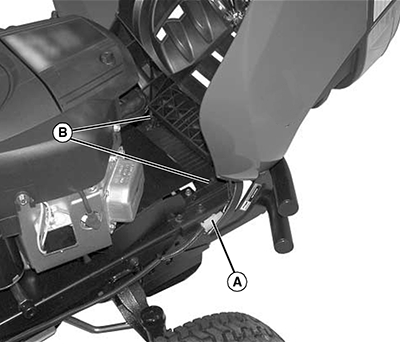

  3. PY19053
    PY19053-UN-07AUG13

    Avaa konepeitto.


  4. Irrota johtosarja (A).

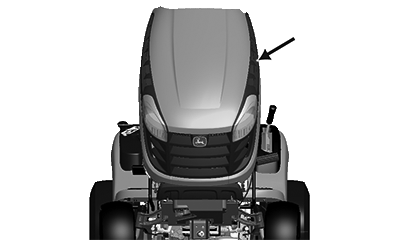

  5. PY21317
    PY21317-UN-12AUG14

    Paina konepellin vasemmalla puolella olevaa nuolimerkintää ja laske konepelti hitaasti. Vasemman puolen tappi vapautuu, kun sitä kierretään suljettuna noin 45 astetta. Kun vasemman puolen tappi vapautuu, liu’uta oikean puolen tappi irti. Laske konepeltiä hieman ja nosta se kannakkeista (B).



Asennus

  1. Liu’uta oikean puolen tappi kannakkeeseen konepellin ollessa auki (vasemman puolen tappi liukuu paikalleen konepellin sulkeutuessa) ja sulje konepelti hitaasti.

  2. Liitä johtosarja paikalleen.

  3. Sulje konepeitto.

RM87422,000001B-22-20140805
